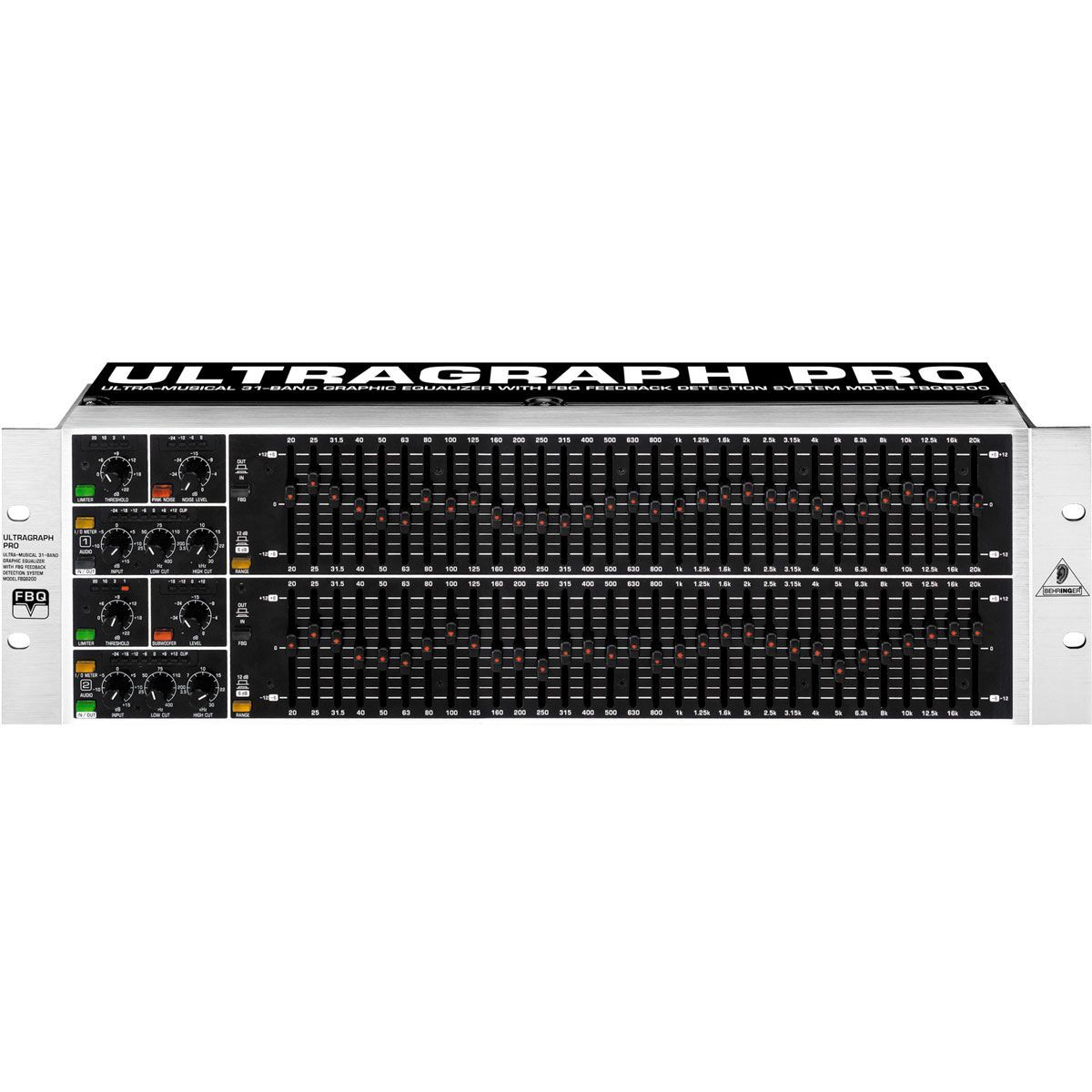

Ultragraph Pro FBQ6200 поддерживает эквализацию в 31 полосе. Для настройки усиления частот используются фейдеры, амплитуда которых переключается между 6 и 12 дБ. Устройство может легко и удобно использоваться как простой анализатор – для этого в него интегрирована система детектирования частот обратной связи FBQ. С её помощью поиск критической, циклически усиливающейся частоты происходит автоматически, после чего её интенсивность можно уменьшить одним движением руки. Эквалайзер – стереофонический. Каждый из двух каналов имеет собственный набор фейдеров, а также лимитер с настройкой порогового значения и светодиодной шкалой с четырьмя индикаторами.
Для простой калибровки без подключения источников сигнала может использоваться встроенный генератор розового шума, для которого имеется регулятор интенсивности с четырёхуровневой же шкалой. При подключении к эквалайзеру внешних устройств диапазон частот, с которыми возможна работа, лежит в пределах 10-30000 Гц. При этом искажения сигнала в процессе работы не превышают 0,006%.
Интеграция в аудиосистему
Для подключения эквалайзера к источникам сигнала используются сервобалансные входы с 1/4-дюймовыми TRS и позолоченными XLR коннекторами, свои для каждого канала. Выходными разъёмами служат те же сервобалансные TRS и XLR коннекторы, однако к ним прилагается монофонический балансный XLR выход для подсоединения сабвуфера. Этот выход оборудован кроссовером, частота работы которого может варьировать в пределах 30-200 Гц. Также за выходом закреплён отдельный контроллер ослабления сигнала с четырёхуровневой шкалой.
В эквалайзере использован тороидальный трансформатор мощности, отличающийся высокой эффективностью и низким уровнем помех. Однако для подстраховки в эквалайзер интегрированы фильтры высоких (2,5-30 кГц) и низких (10-400 Гц) частот, отсекающие все паразитарные шумы. Для контроля за уровнем входного и выходного сигнала на каждом канале имеется шкала интенсивности, состоящая из восьми светодиодов.
