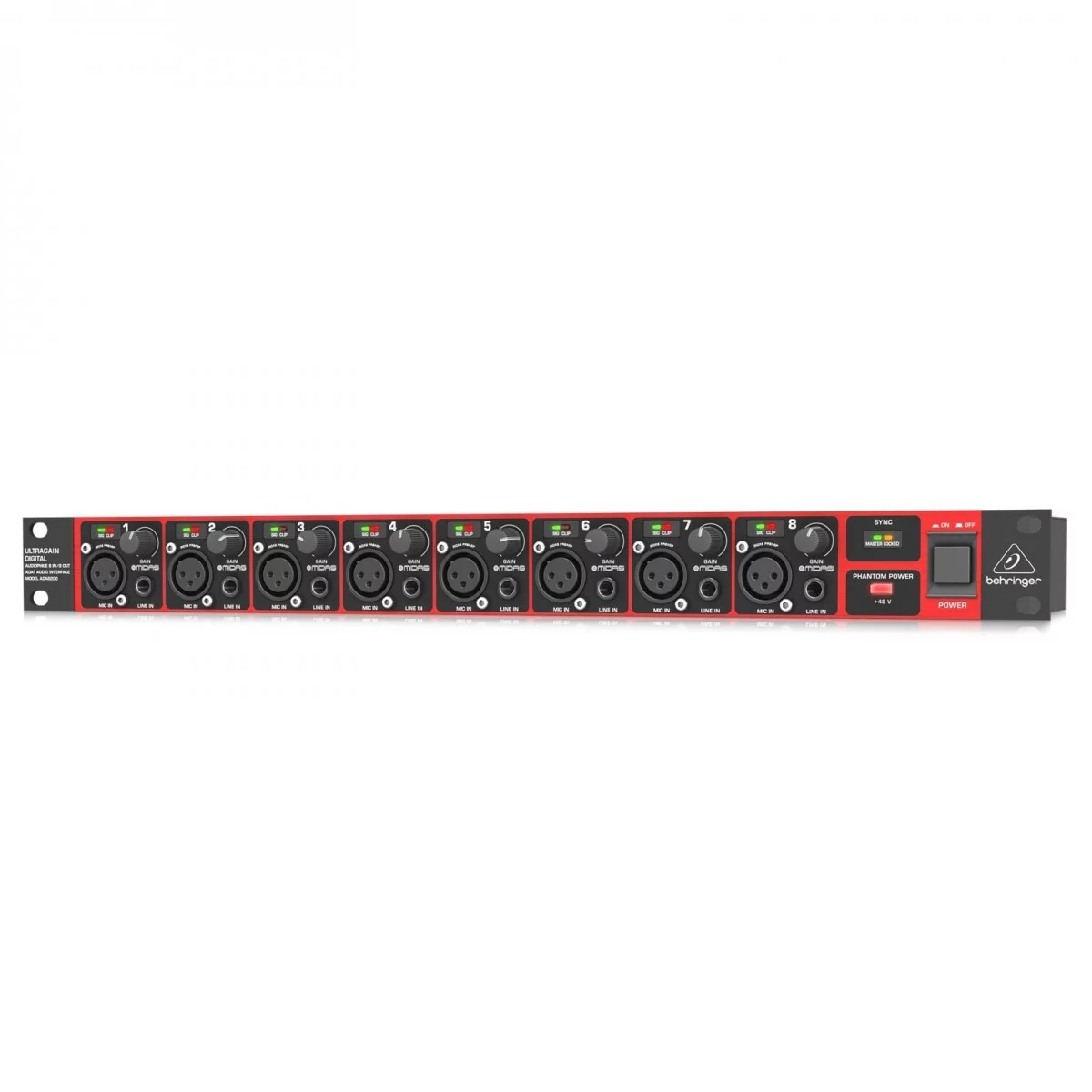

Почти все входные разъёмы (за исключением цифрового входа) расположены на передней панели ULTRAGAIN DIGITAL ADA8200. Она разделена на восемь канальных секций, в каждой из которых находится XLR-разъём, линейный вход, поворотный регулятор чувствительности и два светодиодных индикатора – наличия сигнала и клиппирования. На задней панели устройства находятся восемь выходных XLR-штекеров. Также здесь размещены цифровые вход и выход – оптические разъёмы ADAT – и BNC-гнездо для подключения часов синхронизации.
Рядом с последним разъёмом находится переключатель режима синхронизации. ULTRAGAIN DIGITAL ADA8200 может использовать в качестве источника управляющего сигнала внешние часы, внутренний счётчик цифро-аналогового преобразователя, работающий с частотой 44,1 или 48 кГц, или же ADAT-вход.
Технические характеристики
Каждый XLR-вход ULTRAGAIN DIGITAL ADA8200 снабжён микрофонным предусилителем MIDAS, обеспечивающим отчётливый и бесшумный входной сигнал. Диапазон изменения входной чувствительности составляет +10-+60 дБ. При включении фантомного питания на каждый вход подаётся напряжение +48 В. В роли линейных входов выступают 1/4-дюймовые балансные TRS-коннекторы.
Оптические вход и выход являются восьмиканальными, благодаря чему между аналоговыми и цифровыми каналами имеется однозначное соответствие. Преобразование сигнала производится с качеством 24 бит и с частотой сэмплирования 44,1 или 48 кГц. Частотный диапазон, в котором работает ULTRAGAIN DIGITAL ADA8200, лежит в пределах 10-24000 Гц. Коэффициент нелинейных искажений не превышает 0,008%. Таким образом, выходное аудио имеет студийный уровень качества и может использоваться как для концертного воспроизведения, так и для профессиональной студийной записи.
