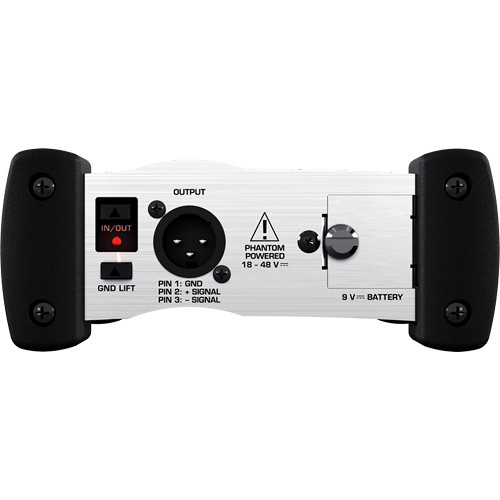

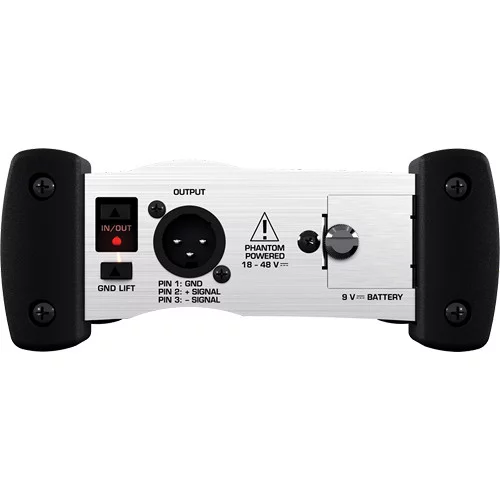

Разъёмы и инструменты управления устройства размещаются на двух панелях корпуса. С одной стороны расположена кнопка включения, которая также включает и отключает режим автоматического выбора источника питания. При нажатии этой кнопки и подсоединении источника фантомного питания Ultra-Di DI100 самостоятельно отключает внутреннюю батарею для экономии энергии. Здесь же находится переключатель Ground Lift, с помощью которого можно устранить влияние «земляной петли» и связанный с ним низкочастотный гул, разделив заземления входного и выходного сигналов. На этой же стороне корпуса размещается балансный выходной XLR-разъём, коннекторы которого для лучшей передачи сигнала покрыты золотым напылением.

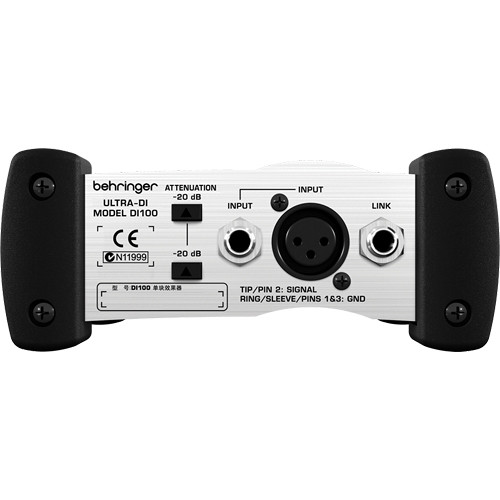

На другой панели находятся три параллельных разъёма – входной небалансный 1/4-дюймовый TRS, к которому требуется подключить источник сигнала, например, электрогитару, входной небалансный XLR, обеспечивающий совместимость директ-бокса с ещё большим числом инструментов, и TRS Link, на который подаётся исходный сигнал без изменений, например, для дальнейшей обработки усилителем. Также рядом находятся два переключателя аттеньюатора, каждый из которых меняет уровень обработки на 20 дБ; таким образом, суммарное значение уменьшения сигнала может достигать 40 дБ.
Технические спецификации
Ultra-Di DI100 – широкополосный директ-бокс; частотный диапазон его работы составляет 10-93000 Гц. Соотношение сигнал/шум не превышает 110 дБ, а максимальные искажения в процессе работы имеют значение менее 0,005%. Возможно прямое подключение устройства к аудиосистеме общей мощностью до 3000 Вт.

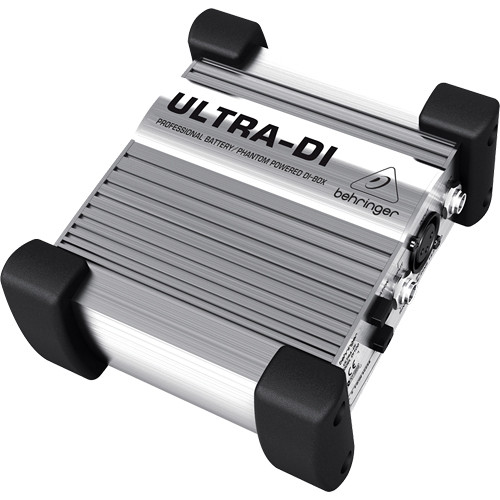

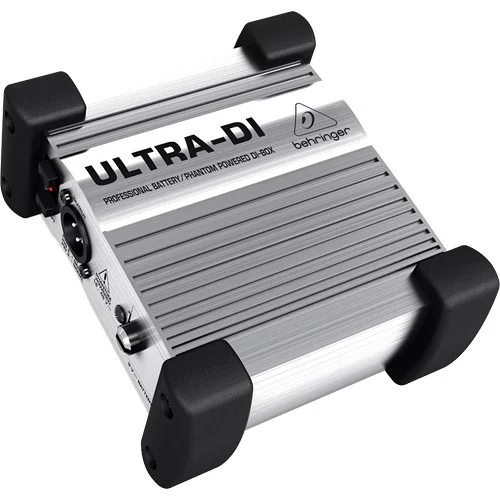

Устройство весит 650 г; надёжный алюминиевый корпус, снабжённый резиновыми уголками, предохраняет директ-бокс от механических повреждений при транспортировке и экранирует преобразовательную цепь от внешних помех. Для преобразования сигнала используется высококачественный трансформатор Behringer OT-1.
