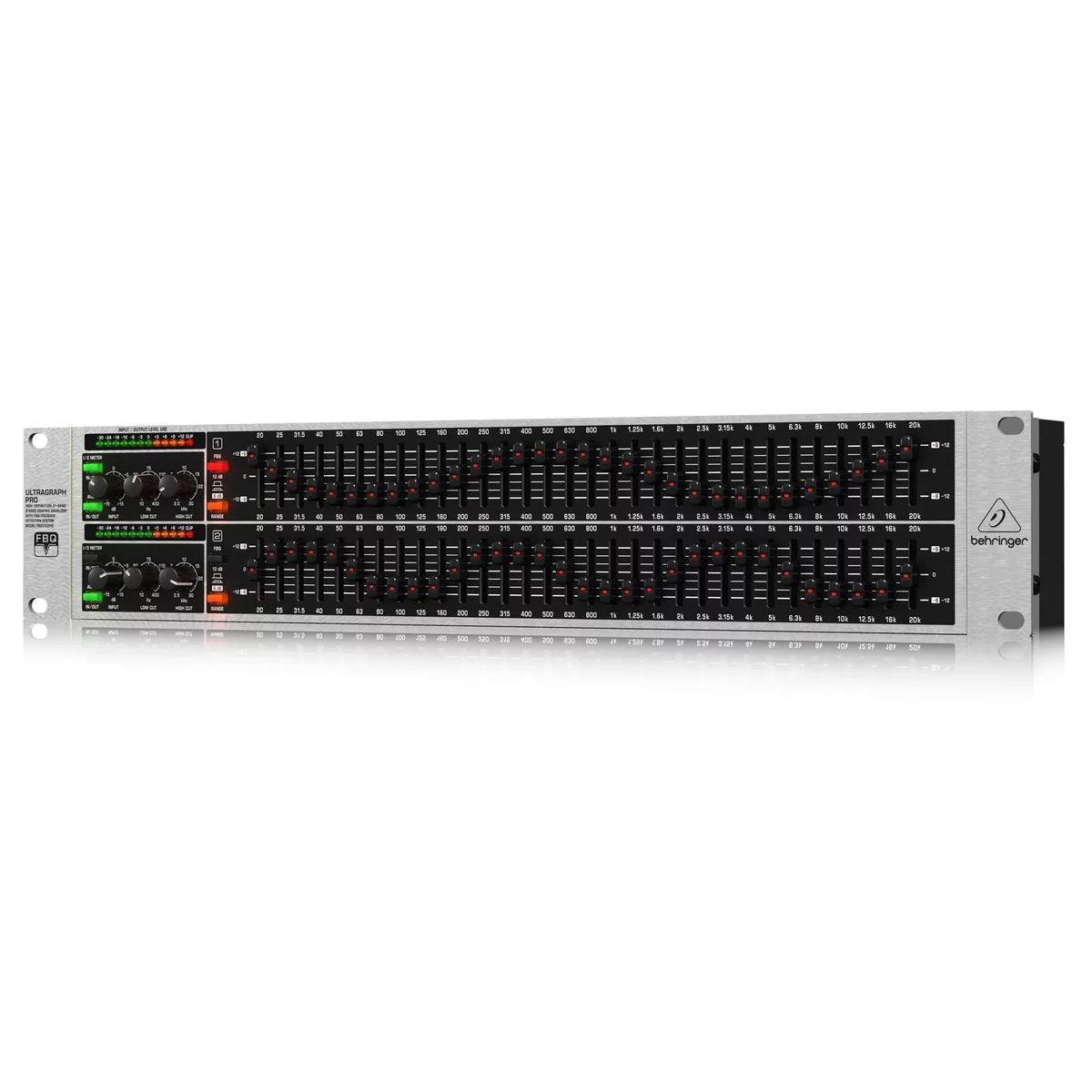

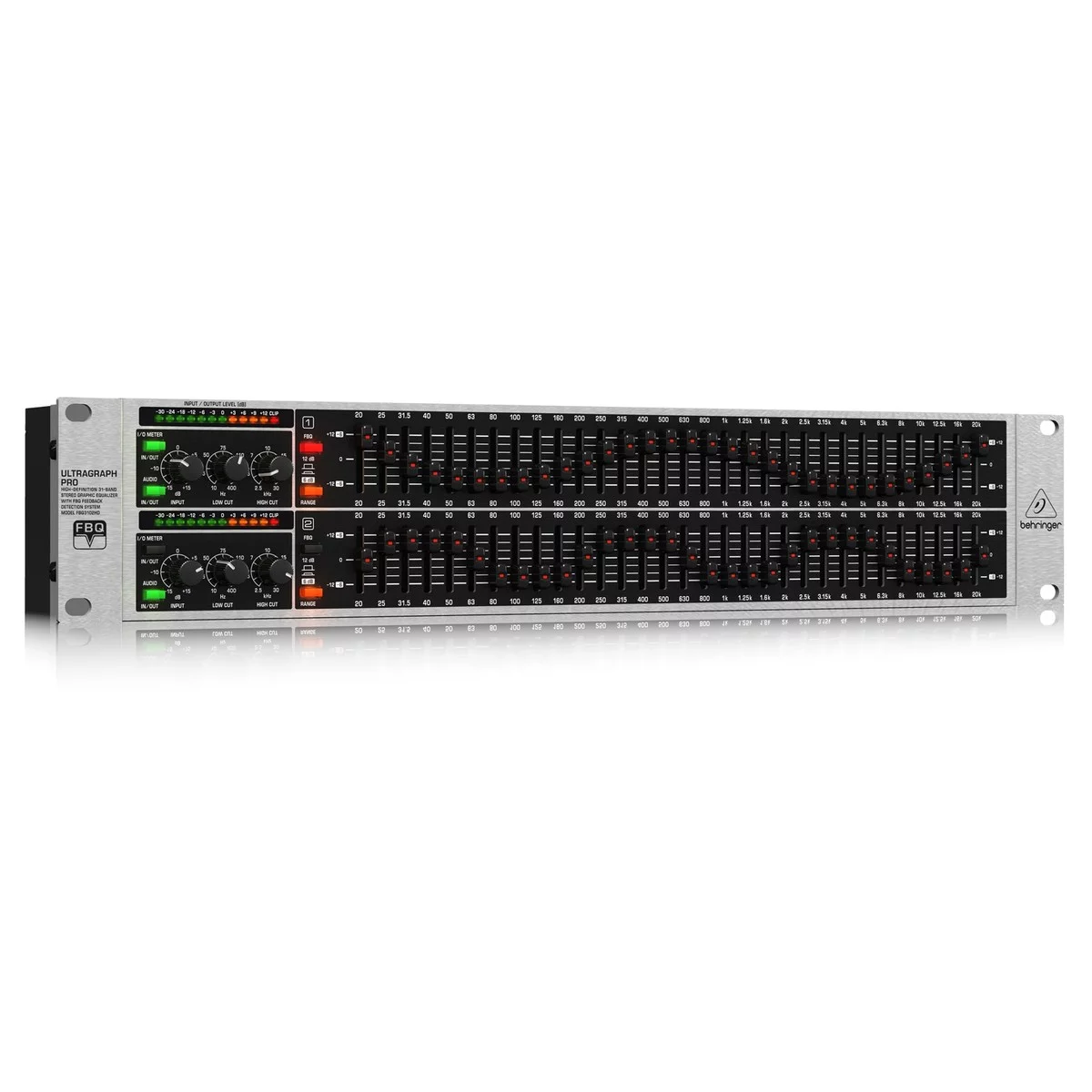

Большую часть консоли эквалайзера UltraGraph FBQ3102 занимает 31-полосная секция частотной коррекции. Эквалайзер является стереофоническим, поэтому каждый канал имеет свой набор фейдеров. Во время концертов эквалайзер может играть роль анализатора для поиска критических частот, вызывающих акустическую обратную связь, причём этот поиск происходит автоматически – нажатием пары кнопок.
Диапазон частот, с которыми работает устройство, ограничен 10 Гц снизу и 30000 Гц сверху. Это заметно превосходит стандартные частотные диапазоны большинства динамиков, поэтому выходной сигнал UltraGraph FBQ3102 может без проблем использоваться для профессиональной аудиотехники. Искажения, вносимые электроникой устройства, не превышают 0,006%.
Фейдеры частотной коррекции имеют амплитуды усиления/ослабления, переключаемые между значениями 6 и 12 дБ. Отдельно имеются контроллеры, задающие усиление для сигналов в правом и левом каналах во всём частотном диапазоне. Кроме того, канальные секции имеют 12-уровневые светодиодные шкалы уровней входного/выходного сигнала.
Интегрируемость

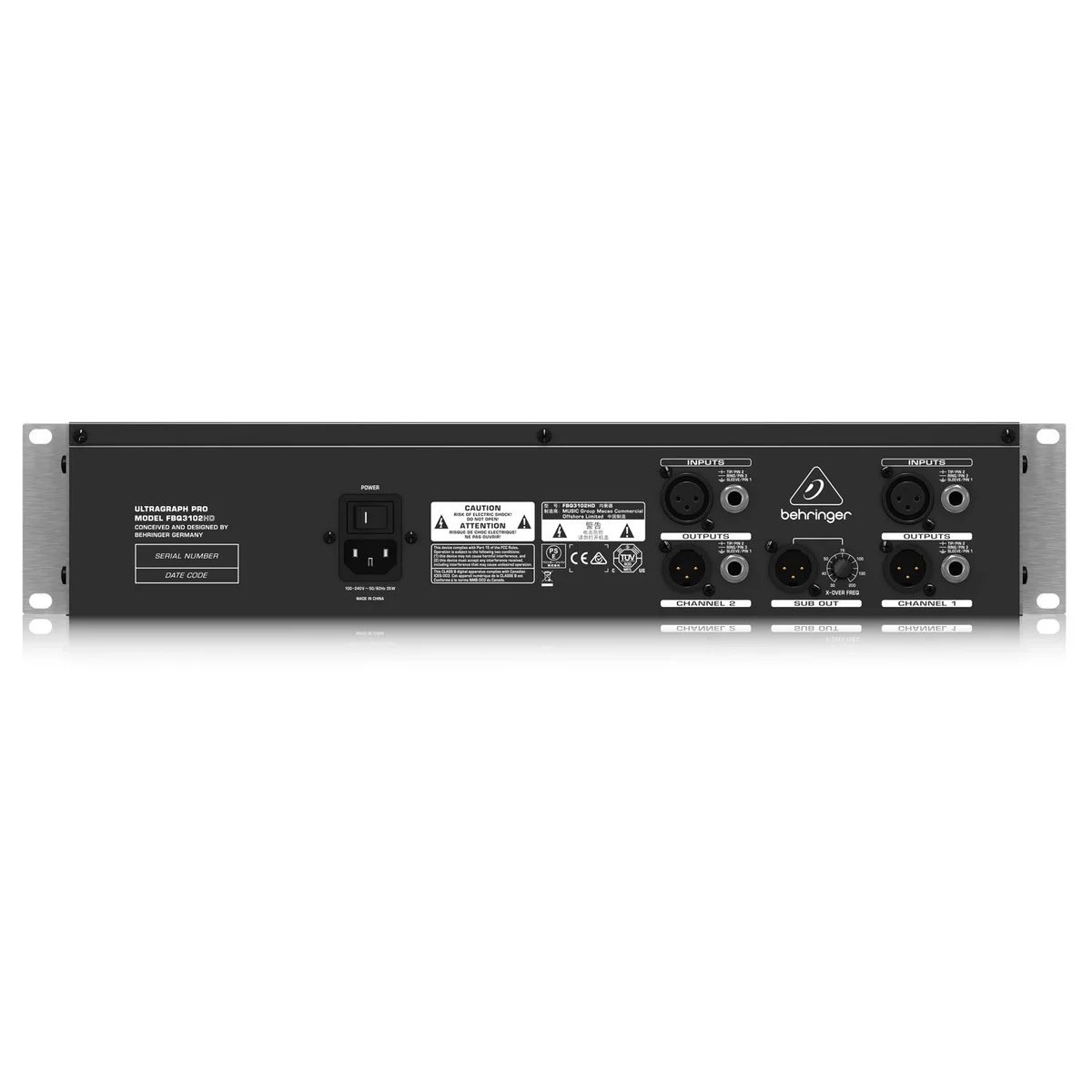

UltraGraph FBQ3102 имеет сервобалансные входы и выходы с 1/4-дюймовыми TRS и позолоченными XLR коннекторами для подключения источников сигнала и широкополосных динамиков, а также отдельный монофонический балансный выход с гнездом типа XLR для подключения сабвуфера. Этот последний выход оснащён настраиваемым кроссовером, частота среза которого может меняться в пределах от 30 до 200 Гц.
Кроме того, для основных выходов также могут применяться фильтры. Высокочастотный отсекает сигнал с частотой выше 2,5-30 кГц, низкочастотный принимает значения 10-400 Гц. Это позволяет отсекать паразитарные технические шумы, которые, несмотря на использование малошумящего тороидального трансформатора питания, всё же могут возникнуть в процессе эквализации или ещё до неё.
