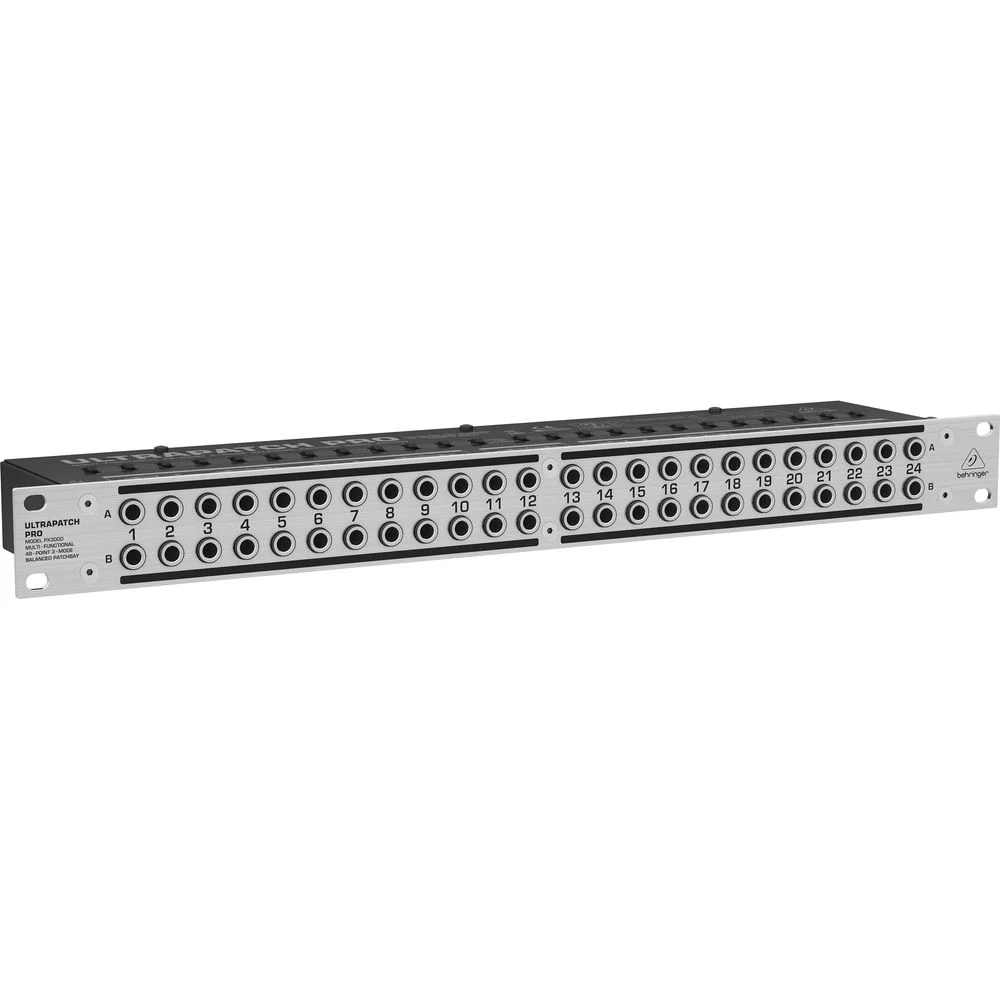

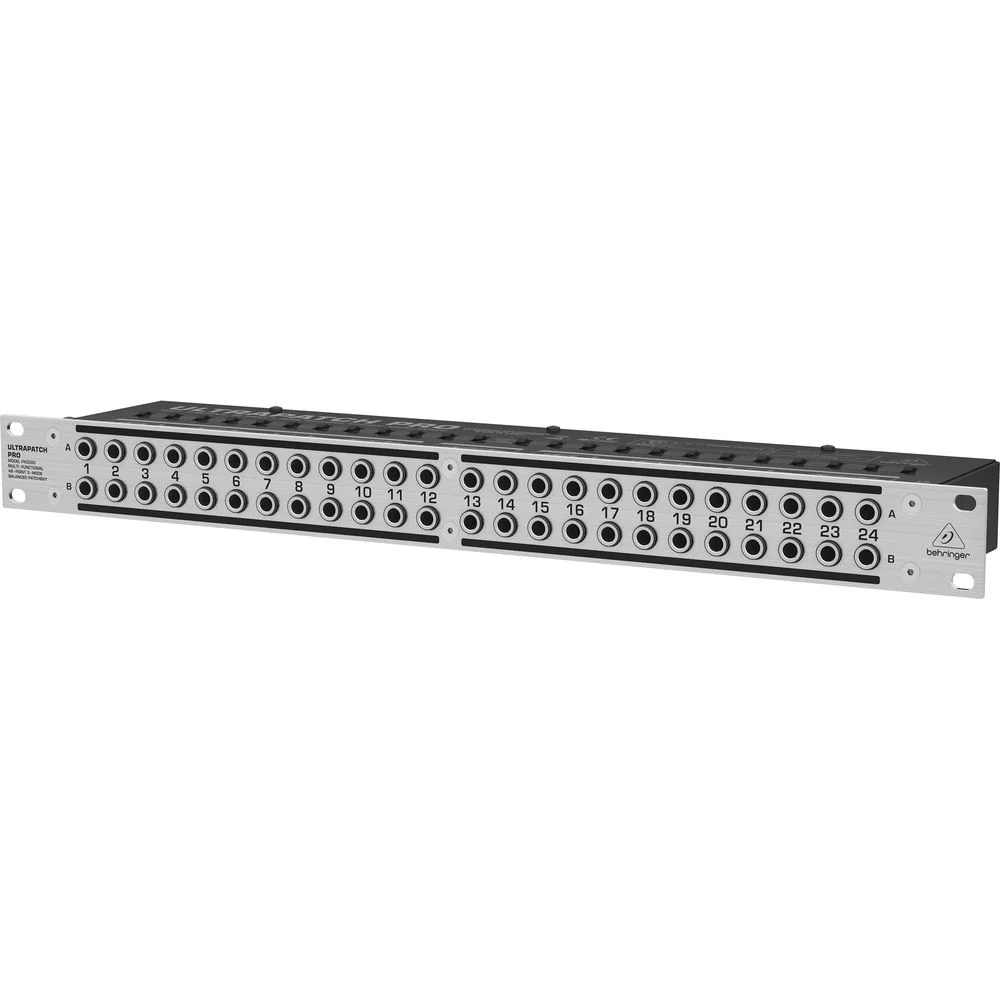

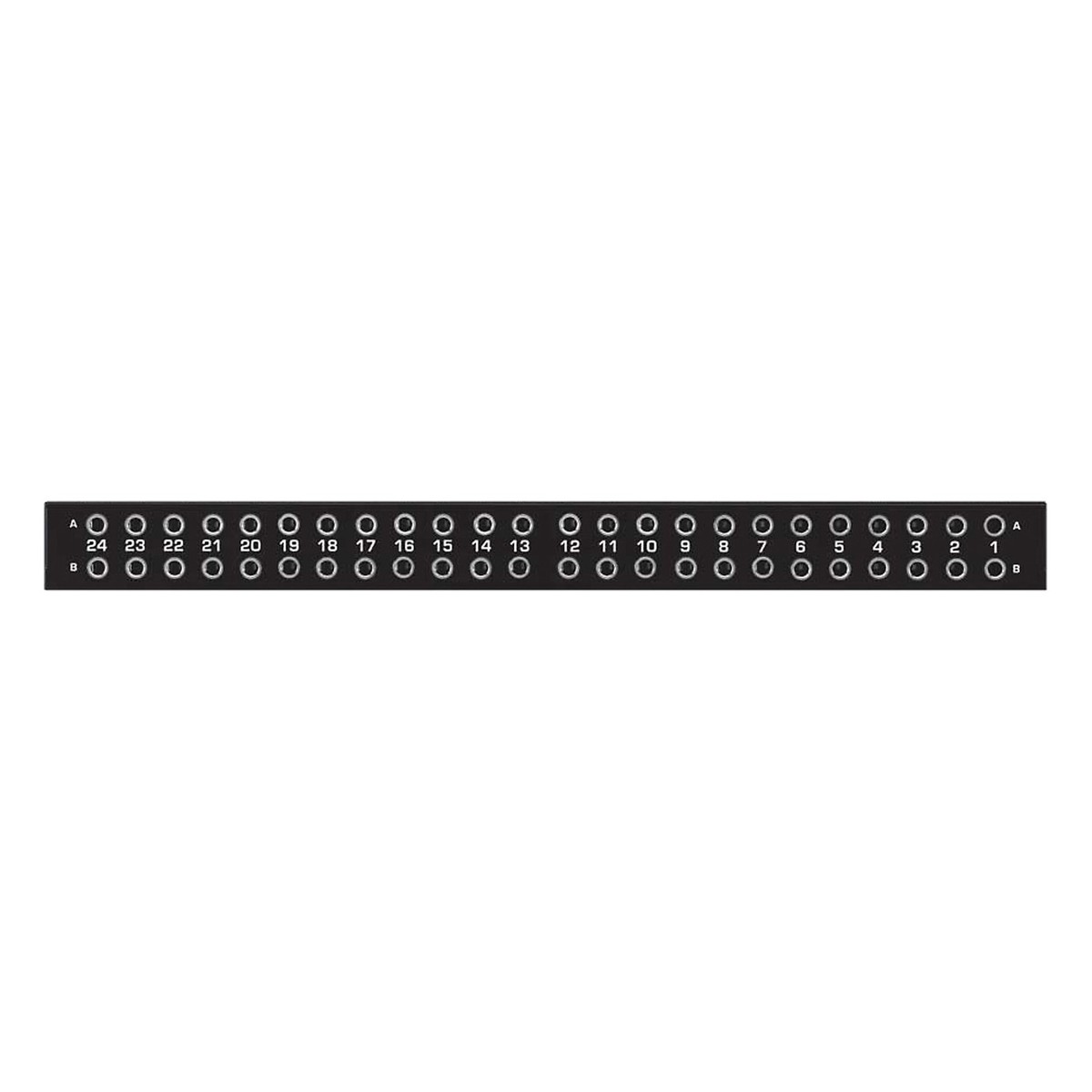

ULTRAPATCH PRO PX3000 имеет симметричные и взаимосвязанные наборы разъёмов на лицевой и на тыльной панелях корпуса. Все разъёмы – балансные 1/4-дюймовые TRS-гнёзда, благодаря чему устройство совместимо с подавляющим большинством аналоговой аудиотехники – микшерами, наушниками, динамиками, эффект-процессорами, инструментами и т.д.
Каждый набор состоит из 24 пар гнёзд А/B. Треть гнёзд – с пары 1 по пару 8 – работают в режиме Normal. В этом режиме возможны четыре варианта подключения кабелей к каналу. Первый вариант – подсоединение кабелей к разъёмам А/B на тыльной стороне. В таком случае гнёзда будут работать как связанные напрямую вход и выход. Также можно подключить кабели только к разъёмам А или B и на тыловой, и на передней панели. Наконец, возможно использование всех четырёх гнёзд – в таком случае одноимённые разъёмы будут связаны попарно.
Каналы с 9 по 16 работают в режиме Half Normal. Для него также доступны четыре варианта подключения проводов. Первый и последний из них работают так же, как и в режиме Normal. Однако подключение кабелей к гнёздам А на передней и задней панели подключает к ним также гнездо B на задней панели. В таком режиме ULTRAPATCH PRO PX3000 работает как разветвитель.
Наконец, последние 8 каналов работают только одним способом: транслируют сигнал с канальной пары гнёзд на одной панели на соответствующую пару гнёзд на второй панели. Их целесообразно использовать для передачи стереосигнала с тех устройств, которые имеют раздельные выходы для правого и левого каналов.
ULTRAPATCH PRO PX3000 может использоваться как органайзер кабелей, коммутатор, разветвитель и ретранслятор. Помимо очевидного упорядочивания проводов устройство можно использовать для довольно-таки сложной маршрутизации, подсоединяя выходы ULTRAPATCH PRO PX3000 к его же входам, работающим в режиме Half Normal, или наоборот. Наконец, коммутационная панель легко решает проблему отсутствия достаточно длинных кабелей, работая как промежуточный ретрансляционный узел.
