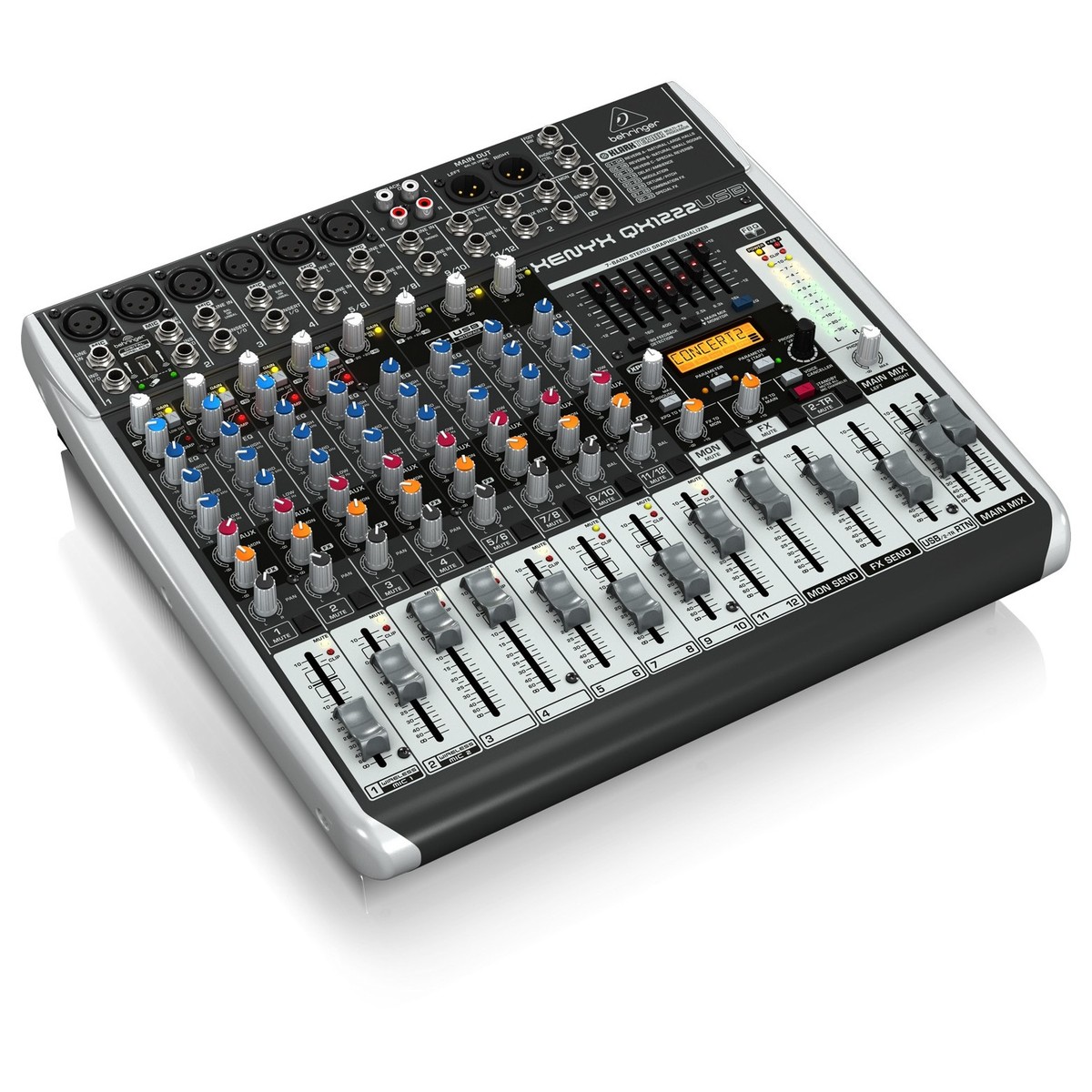

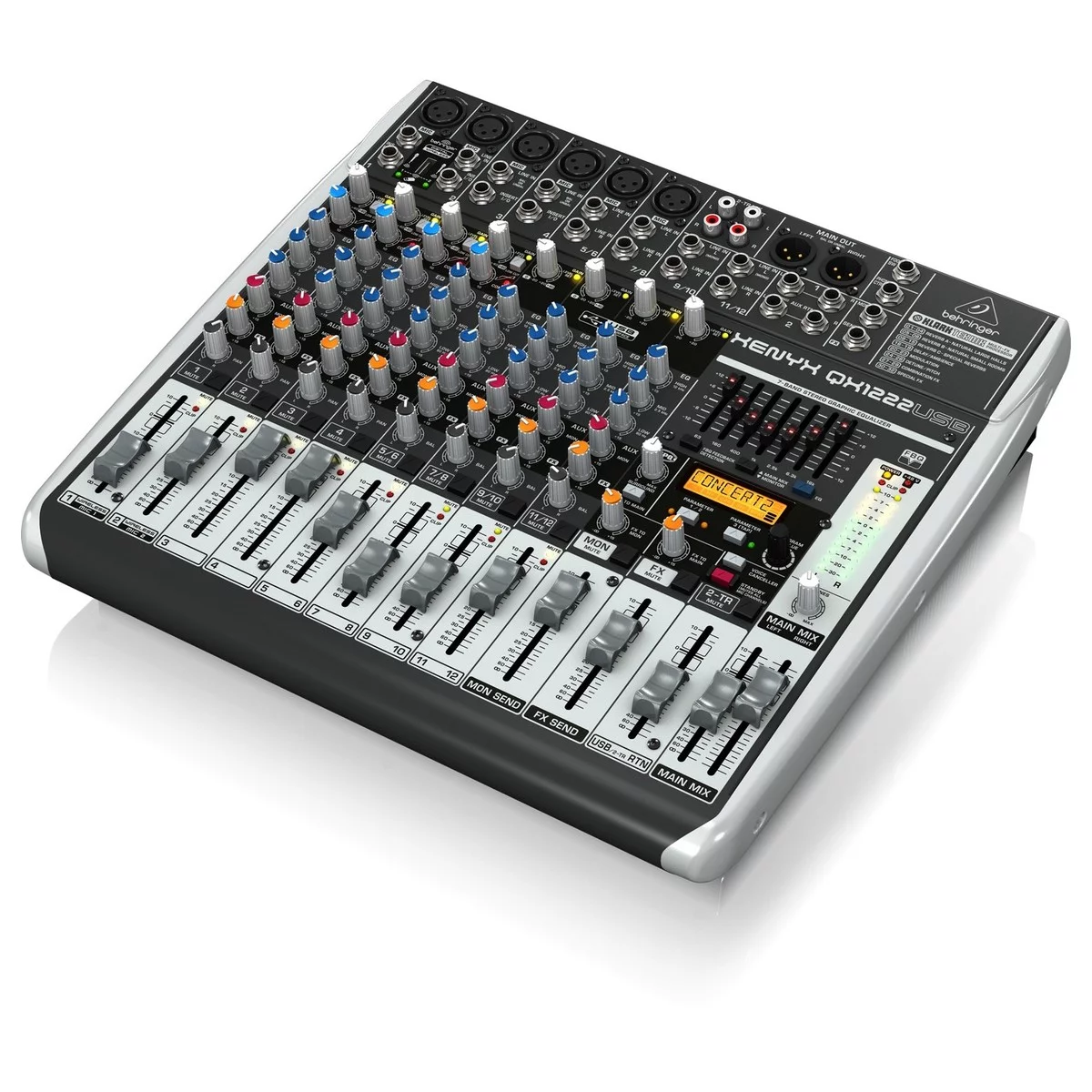

В канальной секции пульта расположено 12 канальных разъёмов – 4 монофонических и 4 пары стереофонических, 4 основных микрофонных входа и 2 дополнительных, подключенных к стереоканалам. При использовании специальных wireless-переходников к пульту можно подключить два беспроводных микрофона. Хорошее качество входящего сигнала на микрофонных разъёмах обеспечивается предусилителями, а совместимость с микрофонами различного типа возможна благодаря отключаемому источнику фантомного питания 48 V. Насыщенный и громкий звук в моноканалах достигается использованием настраиваемых компрессоров студийного качества.
Коррекция частотной диаграммы сигнала осуществляется трёхполосными «британскими» эквалайзерами, расположенными на каждом из каналов. Сигналы можно заглушать и подключать динамически, при помощи канальных кнопок mute и solo. Уровень входящих сигналов задаётся логарифмическими фейдерами.
Настройка итогового микса также возможна – для этого предусмотрен семиполосный эквалайзер и фейдеры громкости правого и левого канала. Независимо от них работают фейдеры уровня сигнала на выходах Mon, FX send, USB/2-Track. Для отслеживания статуса главных выходов в главной секции консоли имеется 11-уровневая светодиодная индикация громкости.
Внутри и снаружи
Xenyx QX1222USB позволяет значительно модифицировать исходный сигнал как собственными встроенными средствами, так и путём подключения дополнительных устройств. Для редактирования звука первым методом в корпус микшера установлен эффект-процессор Klark Teknik. Он позволяет изменять и сохранять настройки шестнадцати программ с использованием функции Tap, причём для удобства управления эффектами рядом с главной секцией пульта расположен LCD-дисплей. Отдельно вынесены функции детектирования обратной связи, настройки трёхмерного звучания и подавления вокала.

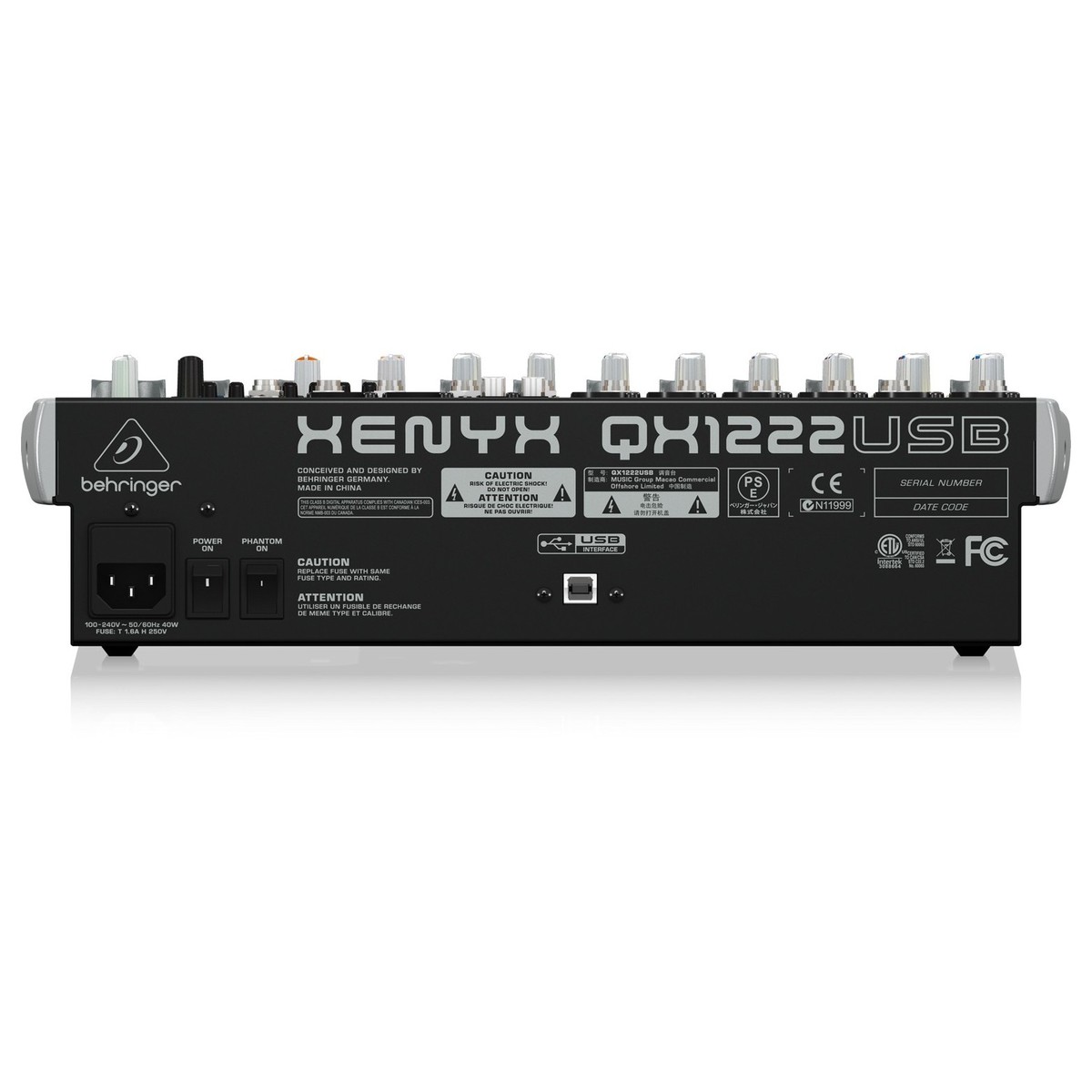

Внешние устройства для редактирования подключаются к разъёмам FX send, Foot SW и 2-Track. Обратно сигнал поступает по входам 2-Track и двум стереофоническим AUX returns. Наконец, редактирование любой сложности можно осуществлять на компьютере, для подключения к которому микшер имеет USB-интерфейс.
