Современные цифровые форматы передачи многоканального звука, такие как Ethersound, Dante и другие, получают всё большее распространение. Они позволяют производить быструю и простую коммутацию множества сигналов на расстояниях между устройствами до 100 метров с помощью стандартного FTP кабеля CAT-5. Однако в случае самых последних разработок, как например Dante, с увеличением количества передаваемой информации, требования к качеству кабеля значительно возрастают. При применении FTP кабеля в качестве мобильного мультикора между FOH консолью и сценой также значительно возрастают требования к механической прочности кабеля, его способности работать в жёстких полевых условиях. Однако большинство кабелей CAT-5 рассчитаны на применение для фиксированной прокладки внутри зданий, а величина затухания сигнала не всегда соответствует требованиям стандарта GigabitEthernet, что приводит к неработоспособности линии на дистанциях превышающих 50 метров.

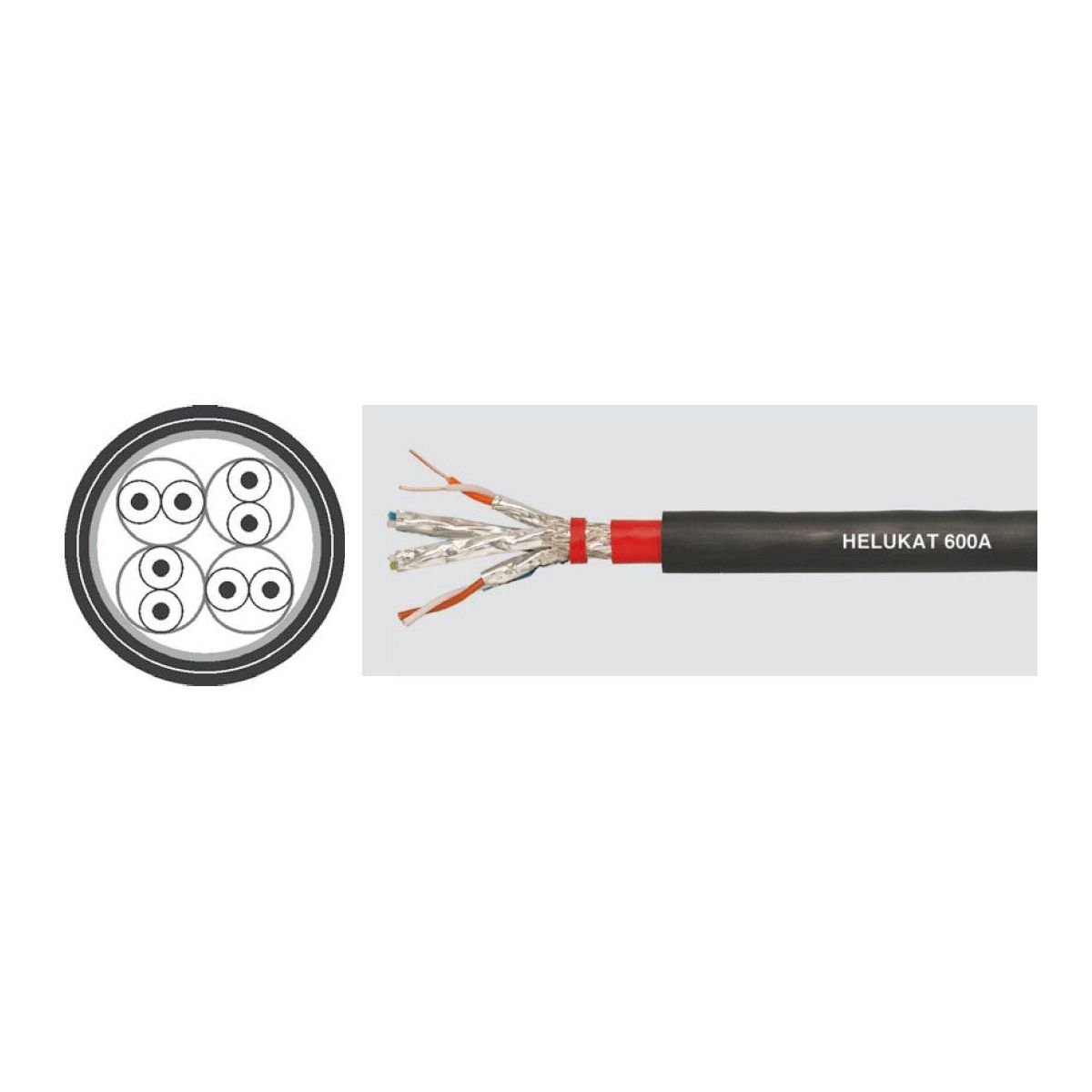

Всем вышеназванным требованием соответствует S-STP кабель HELUKAT600A. Кабель имеет двойное экранирование и низкий уровнь затухания сигнала по категории CAT-7, что позволяет гарантированно передавать цифровой поток на рассотояние 100 метров. Двойная, стойкая к воспламенению изоляция, с внешним диаметром 11,8 мм, надёжно защищает витые пары от внешних механических воздействий.
При разделке кабеля под разъём Ethercon Neutrik NE8MC требуется снятие внешней изоляции в месте ввода кабеля в разъём. Диаметр внутренней изоляции составляет 8 мм.
Технические характеристики кабеля 801147 HELUKAT600A S-STP 4x2xAWG 23/1 PVC/PVC
Электрические характеристики
_Волновое сопротивление:
100 Ом ± 15 Ом от 1 до 100 МГц
100 Ом ± 20 Ом от 101 до 600 МГц
_Сопротивление шлейфа: 160 Ом/км макс.
_Рабочая емкость: 43,0 нФ/км, номин.
_Относительная скорость распространения: 79%
_Затухание сигнала на 100 метрах:
10 Мгц/5,8 дБ
16 Мгц/7,4 дБ
62.5 Мгц/ 14,6 дБ
100 Мгц/ 18,4 дБ
200 Мгц/ 26,2 дБ
300 Мгц/ 32,1 дБ
600 Мгц/ 49,0 дБ
Технические характеристики
_Вес: 153,0 кг/км
_Мин. радиус изгиба при прокладке: 95 мм
_Диапазон рабочих температур, мин.: –30 °C макс.: +70 °C
_Огневая нагрузка: 2,62 МДж/м
_Медное число: 34,00 кг/км
_Стандарты - cоответствует ISO/IEC 11801, EN 50173, EIA/TIA 568-A, категория 7, не воспламеняется согласно IEC 60332-1, плотность дыма согласно IEC 601034
Структура кабеля
_Конструкция кабеля, тип S-STP 4x2xAWG 23/1 ПВХ/ПВХ
_Диаметр внутреннего проводника: 0,58 мм
_Проводники: медь голая
_Изоляция жилы: полистирол
_Цвет жил: белый/синий, белый/оранжевый, белый/зеленый, белый/коричневый
Экранирование:
_Экран 1 поверх витых пар: полиэстерная фольга, кашированная алюминием
_Экран 2 общий: медная оплетка
_Материал внутренней оболочки: ПВХ
_Материал наружной оболочки: ПВХ
_Наружный диаметр 1: около 11,8 мм
_Цвет наружной оболочки: черный аналогичный RAL 9005
Общее применение
Кабели для передачи данных HELUKAT® 600 используются в зонах сетей третьего, а также второго класса. Их отличают значительные резервы мощности и прекрасные рабочие характеристики. С их использованием без каких-либо проблем реализуются сети Gigabit Ethernet, Fast Ethernet, Ethernet, ATM155, FDDI, Token Ring 4/16 Мбит/с или ISDN. Серия HELUKAT® 600А, имеющая двойную оболочку из ПВХ, предназначена для прокладки во внешних областях, например, на стенах домов или трассах.
