KORG MS-20 Mini
Аналоговый синтезатор, воспроизводящий оригинальную схему 1978 года выпуска
Монофонический синтезатор Korg MS-20, впервые представленный в 1978 году, и по сей день остается востребованным инструментом благодаря своему насыщенному, надежному звучанию, мощному, культовому аналоговому фильтру и универсальным возможностям настройки.
Более 300 000 человек насладились узнаваемыми звуками MS-20, через вирутальный синтезатор Korg MS-20 MINI и приложение iMS-20 для iPad.

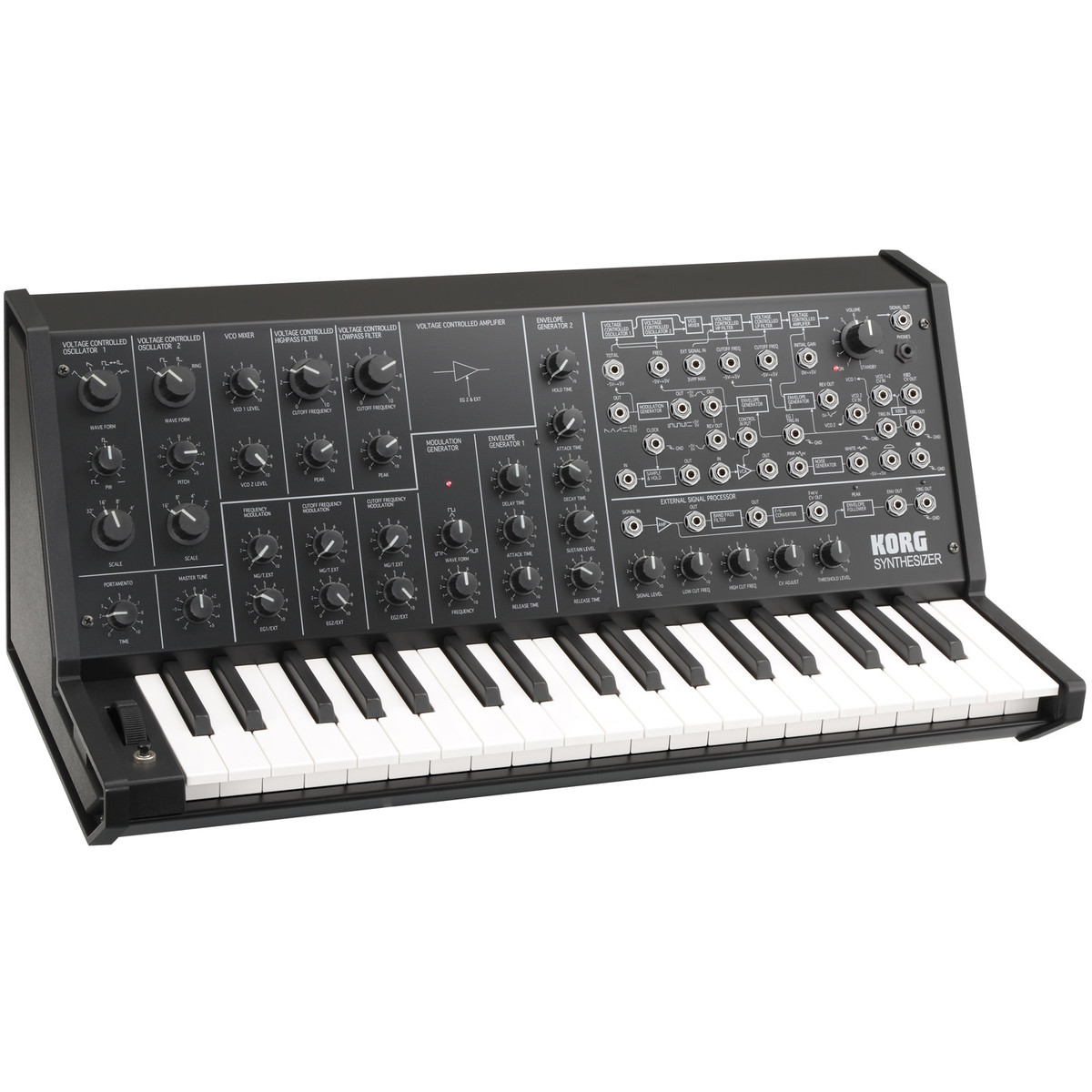

Сегодня звуки MS-20 возродились в KORG MS-20 Mini. Те же инженеры, которые разрабатывали оригинальный MS-20, в совершенстве воспроизвели его схему и поместили его в корпус, уменьшенный до 86% от первоначального размера, но сохранивший отличительный внешний вид оригинала, который остается неизменным.
KORG MS-20 Mini поразит вас своим абсолютно аутентичным звучанием аналогового синтезатора.
Оригинальная аналоговая схема
KORG MS-20 Mini повторяет оригинальную модель KORG MS-20. Команда инженеров, возглавляемая лично разработчиками оригинала, работала над воссозданием оригинальной схемы, и когда возникала необходимость в замене какой-либо детали, эти инженеры принимали решения, основанные на тщательном прослушивании, чтобы точно воспроизвести оригинальное звучание.
На самом деле, звучание KORG MS-20 Mini отличается некоторой яркостью и высочайшим качеством, поскольку оно соответствует звучанию оригинального KORG MS-20 в отличном состоянии на момент поступления в продажу, до того, как какие-либо компоненты состарились.
Структура 2VCO / 2VCF / 2VCA / 2EG /1LFO
KORG MS-20 Mini воспроизводит отличительный синтез KORG MS-20: два генератора с кольцевой модуляцией и генераторы огибающей с удержанием и задержкой. VCA сохраняет базовую схему оригинала, но она была доработана, чтобы производить меньше шума, чем оригинал.
Автоколебательные фильтры верхних и нижних частот с характерными искажениями
Одной из самых замечательных характеристик KORG MS-20 были его мощные фильтры, которые обеспечивали резонанс, как на верхних, так и на нижних частотах. Максимальное усиление резонанса привело бы к тому, что фильтр начал бы автоколебаться подобно генератору, создавая характерное и резкое изменение тембра, которое было признано неподражаемым и позже использовалось в Monotron и Monotribe.
Схема фильтра была изменена в середине производственного цикла KORG MS-20; в KORG MS-20 Mini используется более ранний фильтр, который был признан лучшим из-за своего более радикального звучания.
Внешний сигнальный процессор (ESP) для обработки внешнего сигнала
ESP продолжает экспериментальный дух KORG MS-20; он позволяет вам использовать высоту звука или громкость внешнего источника звука для управления синтезатором. Например, вы можете подключить электрогитару и использовать KORG MS-20 Mini в качестве гитарного синтезатора, или подключить микрофон и использовать его в качестве вокального синтезатора.
Чрезвычайно гибкая система коммутации.
Система коммутации, расположенная справа от панели, позволяет создавать сложные звуки, подключая кабели для изменения соединений между различными модулями. Возможности ограничены только воображением пользователя; различные комбинации ввода/вывода модуляции и триггера, дискретизации и удержания, а также генератора шума могут создавать невероятное разнообразие тембров. Создавая патчи в соответствии с технологической схемой KORG MS-20, которая напечатана на панели управления, даже новичок может сразу же начать пользоваться этими возможностями.
86% от первоначального размера
Концепция дизайна KORG MS-20 началась с заимствования вертикальной компоновки, характерной для более крупных и дорогих модульных синтезаторов того времени, для создания более портативной, недорогой и простой в использовании версии.
Чтобы сделать его еще более доступным, KORG MS-20 Mini был уменьшен до 86% от размера оригинального KORG MS-20. Несмотря на его меньший размер, были тщательно продуманы детали, чтобы точно воспроизвести дизайн. Патч-кабели были заменены с 1/4" джеков на мини-джеки, а размер новой клавиатуры также составляет 86% от первоначального размера.

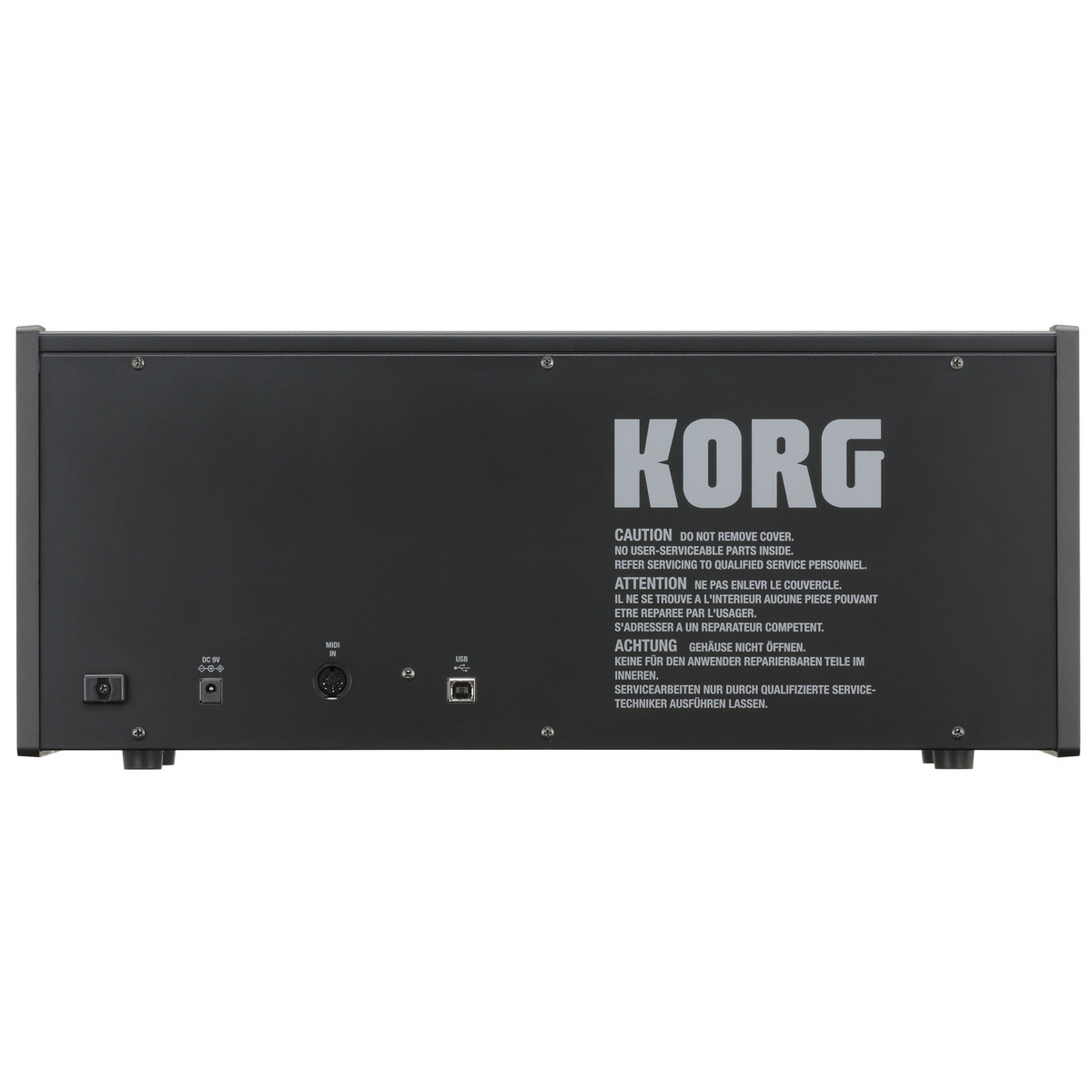

Разъем MIDI IN и USB
KORG MS-20 Mini оснащен разъемом MIDI IN для приема нотных сообщений и разъемом USB-MIDI, который может передавать и принимать нотные сообщения. Вы даже можете подключить KORG MS-20 Mini к своему компьютеру и играть через инструмент с помощью секвенсора.
Технические характеристики
Клавиатура: C – C: 37 нот (3 октавы), мини-клавиатура, разработанная специально для KORG MS-20 Mini
Ручное управление: Колесо управления (щелчок по центру), мгновенный переключатель -->GND
Разъёмы вход и выход
Вход сигнала:
• Выход усилителя
• Выход полосового фильтра
• CV (0 - +8,4 В), выход
• ENV (0 - +5 В), выход
• Trig (+5 В->GND), Выход
Выход сигнала:
• Моно-разъем для мини-телефона 1/8", выходное сопротивление 2Vp-p 3,5 К ?
• Наушники: Выход для наушников (стерео мини джек 1/8", 33 Ом- 48 мВт)
• USB: Тип B, USB-MIDI вход/выход
* Можно передавать и принимать только сообщения note (скорость не используется).
MIDI-вход
* Могут передаваться и приниматься только сообщения note (скорость не используется).
Источник питания: 9 В постоянного тока
Подробные технические характеристики
Секция управления
1. Клавиатура: C – C: 37 нот (3 октавы), мини-клавиатура, разработанная специально для MS-20 mini
2. Осциллятор, управляемый напряжением, 1 (VCO 1)
• Шкала (32', 16', 8', 4') (6 октав, +цент, -цент)
• Форма волны (треугольная, пилообразная, прямоугольная, Белый шум) (4 режима)
• Регулировка длительности импульса от 1:1 до 1:бесконечность
3. Осциллятор, управляемый напряжением, 2 (VCO 2)
• Шкала (16', 8', 4', 2') (6 октав, +цент, -цент)
• Форма волны (пилообразная, прямоугольная, импульсная, кольцевой модулятор) (4 режима)
• Высота тона (± 1 октава) ? ?
4. Мастер-настройка VCO
• Мастер настройка (± 100 центов)
• Портаменто (макс. 10 секунд)
• Интенсивность частотной модуляции с помощью MG/T.EXT (-5V - +5V)
• Интенсивность частотной модуляции с помощью EG1/EXT (-5V - 0V) ? ?
5. Микшер VCO
• Уровень VCO 1
• Уровень VCO 2
6. Пропускной фильтр ВЧ, управляемый напряжением (VCF HPF)
• Частота среза (50 Гц - 15 000 Гц)
• Пик (плоский - автоколебания)
• Интенсивность модуляции частоты среза по MG/T.EXT (-5 В - +5 В)
• Интенсивность модуляции частоты среза по EG2/EXT (-5 В - +5 В) ? ? ?
7. Пропускной фильтр НЧ, управляемый напряжением (VCF LPF)
• Частота среза (50 Гц - 15 000 Гц)
• Пик (плоский - автоколебания)
• Интенсивность модуляции частоты среза по MG/T.EXT (-5 В - +5 В)
• Интенсивность модуляции частоты среза по EG2/EXT (-5 В - +5 В) ? ? ?
8. Генератор огибающей 1
• Время задержки (10 сек)
• Время атаки (10 сек)
• Время затухания (10 сек) ? ?
9. Генератор огибающей 2
• Время удержания (20 с)
• Время атаки (10 с)
• Время затухания (10 с)
• Уровень
• Сустейна (0 В - 5 В) Время затухания (10 с)
10. Генератор модуляции (LFO)
• Форма волны (Положительная пилообразная - Треугольная - Отрицательная пилообразная, Широкий импульс - Квадратная - Узкий импульс)
• Частота (0,1 Гц ~ 20 Гц)
11. Ручное управление
• Управляющее колесико (с фиксацией центра)
• Переключатель удержания -->GND
12. Выключатель питания и громкость: Громкость
13. Индикаторы: Светодиодные (Триггер клавиатуры, частота генератора модуляции, включение питания)
Внешний сигнальный процессор
1. Секция управления
• Уровень входного сигнала
• Частота среза НЧ (50 Гц - 2500 Гц)
• Частота среза ВЧ (100 Гц - 5000 Гц)
• Регулировка порогового уровня CV
2. Вход и выход
• Signal In
• Amplifier Out
• Band pass filter Out
• CV Out (0 - +8.4V)
• ENV Out (0 - +5V)
• Trig Out (+5V-->GND)
3. Индикаторы (светодиодные)
• Индикатор пиков
• Индикатор триггера
Коммутационная панель
1. Клавиатура
• Выходное управляющее напряжение клавиатуры (экспоненциальное) (0 - +8 В)
• Выходное напряжение триггера клавиатуры (+5 В->GND) Вход управляющего напряжения
• VCO-1 + VCO-2 (линейная характеристика) (0 - +8 В)
• Вход управляющего напряжения VCO-2 (линейная характеристика) (0 - +8 В)
2. VCO: вход внешней управляющей частоты VCO-1 + VCO-2 (OCT/V) (-5 В - +5 В)
3. VCF
• Вход внешнего сигнала (макс. 3Vp-p)
• Вход управления частотой среза внешнего пропускного фильтра высоких частот (2OCT/V) (-5 В - +5 В)
• Вход управления частотой среза внешнего пропускного фильтра нижних частот (2OCT/V) (-5 В - +5 В)
4. VCO + VCF: общий вход внешней модуляции (T.EXT) (-5 В - +5 В)
5. VCA: внешний вход управления начальным гейном (0 - +5 В)
6. Генератор огибающей
• EG, 1 обычный выходной сигнал огибающей (-5V - 0V)
• EG, 1 обратный выходной сигнал огибающей (+5V - 0V)
• EG, 1 +, EG, 2 триггерных входа (-->GND)
• EG, 1 триггерный вход (-->GND)
• 2 обратных выходных сигнала огибающей (+5V - 0V)
7. Генератор модуляции
• Выход треугольной волны (Положительная пилообразная сигнал - Треугольная - Отрицательная пилообразная ) (5Vp-p)
• Выход прямоугольной волны (Широкий импульс - Квадратная - Узкий импульс) (0 - +5 В)
8. Генератор шума
• Выход розового шума (5Vp-p)
• Выход белого шума (5Vp-p)
9. Сэмплирование и удержание
• Вход тактового триггера (-->GND)
• Вход сэмплируемого сигнала (макс. 5Vp-p)
• Выход S/H (макс. 5Vp-p)
10. VCA модуляции
• Вход управляющего напряжения (0 - +5 В)
• Вход сигнала (-5 В - +5 В)
• Выход сигнала (-5 В - +5 В)
11. Ручное управление
• Выход управляющего колеса (-5В+5В)
• Выход мгновенного переключения (-->GND)
12. Выход сигнала: Выход сигнала (моно-разъем для мини-телефона 1/8", выходное сопротивление 2Vp-p 3,5Ком)
13. Наушники: Выход на Наушники (стерео мини джек 1/8", 33 Ом 48 МВт)
14. USB: Тип B, USB-MIDI вход/выход
* Могут передаваться и приниматься только сообщения note (скорость не используется).
15. MIDI: Тип B, USB-MIDI вход/выход
* Могут передаваться и приниматься только сообщения note (скорость не используется).
Прочее
• Потребляемая мощность: 9 Вт
• Источник питания: 9 В постоянного тока
• Размеры (Ш х Г х В): 493 х 257 х 208 мм
• Вес: 6.8 кг
• Аксессуары: Адаптер переменного тока
* Внешний вид и технические характеристики продуктов могут быть изменены без предварительного уведомления.
