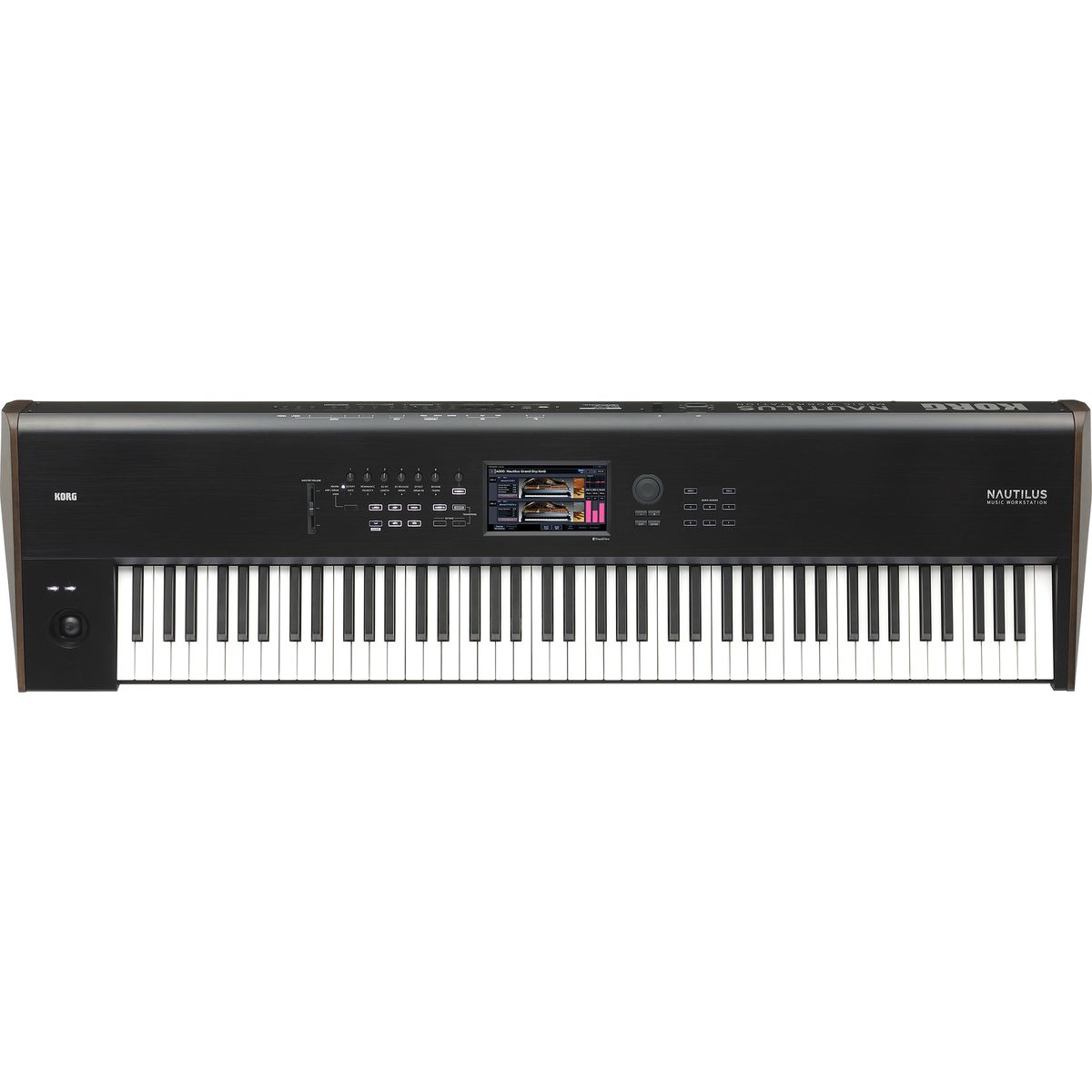

Korg NAUTILUS-88 – Рабочая станция
Система и клавиатура
Система: Система NAUTILUS версии 1.0
Клавиатура: 88 клавиш, RH3 (Real Weighted Hammer Action 3), A - C
Тон-генератор
• Типы синтеза: 9
• SGX-2:Premium Piano (Акустическое пианино)
• EP-1: MDS Electric Piano (Электропианино )
• HD-1: Синтезатор высокой четкости (PCM)
• AL-1: Аналоговый синтезатор (аналоговое моделирование)
• CX-3: Tonewheel Organ (Моделирование электромеханического органа)
• STR-1: Щипковые (физическое моделирование)
• MOD-7: Волнообразующий синтезатор VPM (синтез VPM)
• MS-20EX: Технология компонентного моделирования (аналоговое моделирование)
• PolysixEX: Технология компонентного моделирования (аналоговое моделирование CMT)
Максимальная полифония*1*2
• SGX-2: 100 голосов*3
• EP-1: 104 голоса
• HD-1: 140 голосов
• AL-1: 80 голосов
• CX-3: 200 голосов
• STR-1: 40 голосов
• MOD-7: 52 голоса
• MS-20EX: 40 голосов
• PolysixEX: 180 голосов
*1: В редких случаях, когда одновременно задействовано большое количество эффектов, требующих больших затрат процессора (например, более 14 O-Verbs), полифония может быть немного снижена.*
*2: Часть многоядерного процессора в NAUTILUS предназначена для создания голоса, а отдельная часть - для создания эффектов. NAUTILUS динамически распределяет мощность обработки голоса между движками по мере необходимости. Указанное максимальное количество тембров применяется в том случае, если 100% мощности голосовой обработки приходится на один движок.*
*3: 100 нот в двух стереозвуках (эквивалентно 400 моно тембрам).*
Предустановленный PCM: Оперативная память 496 МБ / ДИСК 2,3 Гб (ПЗУ 1771 Мультисэмпл, 3955 ударных сэмплов)
Встроенные библиотеки расширений PCM
• EXs301: German2 D Piano
• EXs302: Italian F Piano
• EXs303: Japanese Upright U Piano
• EXs304: Prepared Piano
• EXs305: Historical Keyboards
• EXs306: Vintage Keyboards 2
• EXs307: Strings & Synths
• EXs308: Guitar Collection
• EXs309: Bass Collection
• EXs310: World Essence
• EXs311: Background Loops
• EXs312: SFX & Hits
• EXs313: Found Percussions
• EXs314: Expansion Drums
Объем оперативной памяти PCM: Прибл. 2 ГБ *4
*4: Объем памяти, доступный для режима выборки, будет изменяться в зависимости от использования библиотек расширений PCM и пользовательских банков сэмплов. Прибл. 260 МБ доступно на момент отгрузки с фабрики (при загрузке файла с именем “PRELOAD.KSC”).
Волновые секвенции
• 598 ячеек пользовательской памяти
• 377 фабричных пресетов
• Поддержка стереофонических мультисэмплов
• Синхронизация отдельных нот и настройки на основе темпа.
Программа SGX-2
Premium Piano
• Стереосэмплы по всей клавиатуре, хроматически сэмплированы до 12 уровнях скорости, без лупов.
• Воспроизводится резонанс демпфера и механический шум.
• Поддержка сэмплов Una Corda
PCM
• EXs301 – German2 D Piano
• 12 уровней скорости, включает в себя сэмплы типа Ambience Piano
• EXs302 – Italian F Piano
• 12 уровней скорости, без сэмплов Una Corda
• EXs303 – Japanese Upright U Piano,
• 8 уровней скорости
• Exs304 – Prepared Piano
• 1-4 уровня скорости
Типы фортепиано: 128
*(С заводскими настройками, 64 разновидности EXs6: German D Piano, EXs7: Japanese C Piano, EXs12: SGX-1 Austrian D Piano, EXs17: БBerlin D Piano не воспроизводят звук.*
Управление генератором
• Резонанс
• Демпфера Шум демпфера
• Механический шум
• Спад ноты
• Резонанс струн
• Una Corda
Программа EP-1
MDS Electric Piano: Электропиано язычкового и игольного типа, на основе движка Multi-Dimensional Synthesis (MDS) с винтажными эффектами.
Типы моделей электропианино: 7 (Tine EP I Early, Tine EP I Late, Tine EP II, Tine EP V, Tine EP DMP, Reed EP200, Reed EP200A)
Управление генератором
• Harmonic Sound Level
• Attack Noise
• Level
• Release Noise Level
• Attack Brightness
• Hammer Width
Панель управления
• Tine Type
• Preamp Volume
• Tone (Treble, Bass)
• Vibrate (On/Off, Intensity, Speed)
• Amp/Cabinet (On/Off, Drive)
Reed Type
• Preamp Volume
• Tone (Treble, Bass)
• Vibrate (Intensity, Speed)
• Amp/Cabinet (On/Off, Drive)
Типы эффектов: 9 (Small Phase, Orange Phase, Black Phase, Vintage Chorus, Black Chorus, EP Chorus, Vintage Flanger, Red Comp, VOX Wah).
Программа HD-1
Усовершенствованный векторный синтез: Управляйте громкостью генератора, а также параметрами синтеза и эффектов с помощью векторного джойстика и векторной огибающей, синхронизированной с темпом.
Структура
• Одинарный: только OSC1, Двойной: OSC1 и OSC2.
• Двойной режим позволяет создавать два совершенно разных синтезаторных голоса, каждый со своим собственным осциллятором с переключением скорости, двойным фильтром, EGS, LFO и т.д.
• Барабаны: Одна ударная установка, режим Double Drums: Две ударные установки.
Осцилляторы: 8 зон скорости на осциллятор, каждая с переключением, кроссфейдами и наложением слоев, каждая зона может воспроизводить моно- или стереофонические мультисэмплы или волновые последовательности.
Фильтры
• Два многорежимных фильтра для каждого голоса (пропускной НЧ, пропускной ВЧ, полосовой пропускной и полосовой запирающий)
• Четырехрежимная настройка фильтров (одиночный, последовательный, параллельный и режим 24 дБ).
Драйв: Для каждого голоса нелинейный драйв и буст НЧ
Эквалайзер: трехполосный, с полупараметрикой СЧ
Модуляция
• Три генератора огибающей
• Два LFO голос
• Общий LFO
• Четыре генератора отслеживания клавиш
• AMS (альтернативный источник модуляции)
• Два микшера AMS
• Функция быстрой активации слоев / разделения
EXi Program Common
Расширенный векторный синтез: Управляйте громкостью осцилляторов, параметрами синтеза и эффектов с помощью векторного джойстика и векторной огибающей, синхронизированной с темпом
Модуляция
• Общий пошаговый секвенсор
• AMS (альтернативный источник модуляции)
• Общий LFO
• 2 генератора отслеживания клавиш
Эквалайзер: трехполосный, с полупараметрикой СЧ и функция быстрой активации слоев / разделения
Программа AL-1
• Осцилляторы: Осцилляторы со сверхнизким уровнем сглаживания, OSC1, OSC2, генератор суб-частот и генератор шума; кольцевая модуляция, FM и синхронизация
• Аудиовход: Внешний звук может обрабатываться с помощью кольцевого модулятора, фильтра, драйва, усилителя и эквалайзера
• Фильтры: Два многорежимных фильтра (пропускной НЧ, пропускной ВЧ, полосовой пропускной и полосовой запирающий) с четырьмя типами фильтрации (одиночный, последовательный, параллельный и режим 24 дБ), режим мультифильтра (только Filter-A; модулируемое сочетание пропускных фильтров НЧ, ВЧ, полосового фильтра, и исходного сигнала для создания широкого спектра уникальных типов фильтров и эффектов)
• Драйв: Для каждого голоса нелинейный драйв и буст НЧ
• Модуляция: Пять генераторов огибающей, четыре LFO для каждого голоса, два микшера AMS; Пошаговый секвенсор для каждого голоса.
Программа CX-3
• Моделирование электромеханического органа: Синхронные по фазе тональные колеса (чистый и винтажный режимы), перкуссия, щелчок клавиши, тормоз колеса
• Режим EX: четыре дополнительных регистра, заданных пользователем, и расширенная перкуссия
• Встроенные эффекты: Вращающийся динамик, вибрато/хорус, моделирование усилителя с овердрайвом, 3-полосный эквалайзер
• Управление регистрами: Управляется с помощью девяти слайдеров на передней панели (через Tone Adjust).
• Разделение: Верхнее, нижнее (даже в режиме EX)
• Модуляция: Два микшера AMS
Программа STR-1
• Физическое моделирование струны
Включает в себя физически смоделированные демпфирование, затухание, дисперсию, нелинейность, флажолеты, двойные датчики и многое другое. Большинством параметров струны можно управлять в режиме реального времени
• Возбуждение струны
Одновременно можно использовать три независимых источника возбуждения: Pluck, Noise и PCM. 16 предустановленных типов “pluck” с регулируемой шириной и рандомизацией. Генератор шума с насыщением и специальным фильтром нижних частот
• PCM Oscillator
Технология KORG со сверхнизким сглаживанием, представленная в HD-1; 4 зоны скорости на генератор; Используются любые моно мультисэмплы, включая ROM, EXS, пользовательский банк сэмплов или режим сэмплирования. Поддерживает виртуальную память.
• Фильтр возбуждения
Специальный 2-полюсный многомодовый фильтр для формирования возбуждения струны. Фильтр может быть включен / отключен отдельно для каждого источника возбуждения. Режимы: пропускной НЧ, пропускной ВЧ, пропускной полосовой, полосовой запирающий
• Аудиовход и обратная связь
Запустите воспроизведение звука в реальном времени через струну, включая обратную связь с помощью эффектов. Смоделированная обратная связь включает в себя регулируемое расстояние между прибором и усилителем и ориентацию
• Фильтры
Два многорежимных фильтра для каждого голоса; Одиночные, последовательные, параллельные (с разделенным стереовыходом) и 24-дБ (4-полюсные) конфигурации. Режимы: пропускной НЧ, пропускной ВЧ, пропускной полосовой, полосовой запирающий
• Мультирежим фильтрации (только фильтр А)
Модулируемый микс пропускного НЧ, пропускного ВЧ, пропускного полосового фильтров и исходного сигнала для создания широкого спектра уникальных типов фильтров и эффектов
Модуляция
• 5 огибающих
• 4 LFO на голос
• 2 генератора отслеживания клавиш
• Генераторы отслеживания струн
• 4 микшера AMS
Программа MOD-7
• Синтезатор VPM для формирования волн
Сочетает в себе переменную фазовую модуляцию (VPM), кольцевую модуляцию, воспроизведение сэмплов PCM и субтрактивный синтез; Возможность конвертировать-загружать SYX-файлы
• Осцилляторы
6 осцилляторов с частотной модуляцией VPM/Waveshaper/Ring для каждого осцилляторов с возможностью изменения фазы и высоты тона. 101 таблица формирования волн, а также модулируемый драйв и смещение. Используйте в качестве осциляторов, формирователей волн или кольцевых модуляторов для других сигналов
• PCM-генератор
С технологией сверхнизкого сглаживания KORG, представленной в HD-1. 4 зоны скорости на генератор.Использует любые моно-мультисэмплы, включая ROM, EXs, пользовательский банк сэмплов или режим сэмплирования. Поддерживает виртуальную память
• Генератор шума (с функцией насыщения и фильтра нижних частот)
Аудиовход - Воспроизведение звука в реальном времени через осцилляторы VPM и фильтры.
Фильтры
Два многорежимных фильтра (пропускной НЧ, пропускной ВЧ, полосовой пропускной и полосовой запирающий), два типа циклических фильтров (параллельный и режим "4-полюсный" 24 дБ)
Режим мультифильтра (только Filter-A)
Модулируемое сочетание пропускных фильтров НЧ, ВЧ, полосового фильтра, и исходного сигнала для создания широкого спектра уникальных типов фильтров и эффектов)
Коммутационная панель
• Поддерживает как выбор предустановленного алгоритма (78 типов), так и свободное коммутирование.
• Три микшера с 2 входами и 1 выходом для масштабирования и объединения сигнала, полностью модулируемые, с инверсией фазы.
• Основной стереомикшер с 6 входами, с возможностью модулирования панорамы и громкости, а также с фазовой инверсией
Модуляция
• 10 огибающих
• 4 LFO для каждого голоса
• 9 генераторов отслеживания клавиш
• Пошаговый секвенсор для каждого голоса
• 4 стандартных микшера AMS плюс 4 простых микшера AMS
Программа MS-20EX
• Осцилляторы: Осцилляторысо сверхнизким уровнем сглаживания; VCO1, VCO2, Кольцевой модулятор, генератор розового и белого шума
• Аудиовход: Воспроизведение звука в реальном времени через механизм синтеза и ESP (внешний сигнальный процессор).
• Фильтры: Саморезонансные фильтры высоких и низких частот 12 дБ/октава,
Секция ESP: фильтры низких и высоких частот 24 дБ/октава, доступные для каждого голоса.
• Коммутационная панель: Коммутируемые аудио и модуляция с сохранением базового качества.
Точки коммутации
• Клавиатура: Keyboard CV Out, Keyboard Trigger Out, VCO1+VCO2 CV In, VCO2 CV In
• VCO: VCO1+VCO2 External Frequency Control In, VCO1 Out, VCO2 Out
• VCF: External Signal In, External HP Filter Cutoff Frequency Control In, External LP Filter Cutoff Frequency Control In, HPF Out, LPF In, LPF Out
• VCO+VCF: Total External Modulation In
• VCA: External Initial Gain Control In, VCA In
• EG: EG1 Envelope Signal Normal Out, EG1 Envelope Signal Reverse Out, EG1+EG2 Trigger In, EG1 Trigger In, EG2 Envelope Signal Reverse Out
• MG: Triangle Out, Rectangle Out
• Генератор шума: Pink Noise Out, White Noise Out
• Sample and Hold: Clock Trigger In, Sample Signal In, S/H Out
• Modulation VCA: Control Voltage In, Signal In, Signal Out
• Ручное управление: Control Wheel Out, Momentary Switch
• ESP: Signal In, AMP Out, BPF In, BPF Out, F-V CV Out, Envelope Out, Trigger Out
Прочее: EXi Audio In, Mixer 1 In, Mixer 1 Out, Mixer 2 In, Mixer 2 Out
ESP (внешний сигнальный процессор): Используйте входящий звук в качестве триггера и/или источника CV
Модуляция
• Оригинальные DAR (Delay, Attack, Release) и HADSR (Hold, Attack
• Decay, Sustain, Release) EGs 1 и 2
• Оригинальные MG (с MIDI-синхронизацией)
• Sample-and-Hold
• MVCA, NAUTILUS: 4 дополнительных многоступенчатых огибающих
• 4 дополнительных LFO для каждого голоса и 4 микшера AMS.
Программа PolysixEX
Осцилляторы
• VCO: Пила, импульс, ШИМ
• Суб-осциллятор: Выключен, на 1 октаву ниже, на 2 октавы ниже
• Фильтр: саморезонансный октавный фильтр НЧ 24 дБ (4-полюсный)
• Эффекты: Интегрированный хорус Polysix, фейзер, ансамбль
• Арпеджиатор: Встроенный MIDI-синхронизированный арпеджиатор с регулируемым диапазоном, режимом и фиксацией
Модуляция
• Polysix
• Оригинальные ADSR EG и MG (с синхронизацией по MIDI).
• NAUTILUS: 2 дополнительных многоступенчатых огибающих
• 2 дополнительных LFO для каждого голоса и 4 микшера AMS.
Комбинация
Количество тембров, функциональность основной клавиатуры
• 16 Максимально
• Разделение клавиатуры и скоростей, слои и кроссфейды для 16 программ и/или внешних MIDI-устройств
• Функция настройки параметров тембра позволяет изменять настройки программы, а функция master keyboard позволяет управлять внешними MIDI-устройствами
Усовершенствованный векторный синтез
• Управляйте громкостью осцилляторов, а также параметрами синтеза и эффектов с помощью векторного джойстика и векторной огибающей, синхронизированной с темпом.
• Функция быстрой активации слоев / разделения
Ударная установка: Назначаемые стерео/моно сэмплы с 8 скоростными зонами для каждого генератора (с функциями кроссфейда)
Количество программ/комбинаций/ударных установок
• Количество программ в пользовательской памяти: 2560 (предварительно загружено 1920 [1280 HD-1+640 EXi])
• Пользовательские комбинации в памяти: 1792 (256 предварительно загружены)
• Ударные установки пользовательской памяти
264 (104 уже загружены) а также 256 предустановленных программ GM Level2 + 9 предустановленных программ для барабанов GM Level 2
Сет-лист
Количество сет-листов/слотов
• 128 сет-листов
• 128 слотов в каждом сет-листе
• Каждый сет-лист оснащен 9-полосным графическим эквалайзером и функцией регулировки тембра, которая позволяет изменять настройки программы.
• Настройка транспонирования
• Время удержания
• Плавный переход звука (SST) поддерживается для каждого слота.
Сэмплирование
Система: Открытая система сэмплирования( ре-сэмплинг, сэмплинг в треке)
Разрядность/Частота дискретизации
• RAM: 16-бит/48 кГц стерео/моно сэмплирование
• DISK: 16 или 24-бит/48 кГц
Время сэмплов
• RAM: зависит от объема доступной PCM RAM
• DISK: Максимум 80 минут стереозвука (879 МБ: 16 бит)
• Хранение сэмплов: 16 000 сэмплов /4000 мультисэмплов (128 индексов на мультисэмпл)
Форматы
• Формат KORG
• Данные AKAI S1000/S3000 (с расширенным программным преобразованием параметров)
• Форматы SoundFont 2.0, AIFF и WAVE
Редактирование
• Растягивание по времени
• Временной срез
• Кроссфейды лупов и другие стандартные функции редактирования.
Эффекты
• Инсертные эффекты: 12 Стерео посылов / возвратов
• Мастер эффекты: 2 Стерео посыла / возврата
• Всего эффектов: 2 Стерео посыла / возврата
• Тембровый эквалайзер: один 3-полосный эквалайзер для каждого тембра /трека
• Типы эффектов: 197
• Модуляция: Динамическая модуляция, 2 общих LFO
• Шина управления эффектами: Стерео управляющая цепь для лимитеров, гейтов, вокодеров и т.д.
• Пресеты эффектов: Всего 783 пресета, максимум 32 на 1 эффект (пользовательские пресеты)
Арпеджиатор
• Модули арпеджиатора: Один модуль в режиме Program, два модуля в режиме Combination и в режиме секвенсора
• Паттерн арпеджио: 5 пресетов + 2048 слотов ARP A (1593 предзагружены) + 128 слотов ARP B
• Контроллеры: On/Off, Latch, Gate, Velocity, Length, Swing, Tempo
Барабанный трек
• Предустановленные паттерны: 1272 (общие с предустановленными паттернами MIDI-секвенсора)
• Пользовательские паттерны: 1000 паттернов, созданных в режиме секвенсора, могут быть преобразованы в пользовательские паттерны ударных дорожек.
Можно задать настройки Trigger Mode/ Sync / Zone / Swing, Drum SD, Tempo
Секвенсор / HDR
• Треки: 16-дорожечный MIDI-секвенсор + 16-дорожечный рекордер на жестком диске + 1 мастер-трек.
• Количество композиций: 200
• Разрешение: 1/480
• Темп: 40,00 – 300,00 (разрешение 1/100 ударов в минуту)
• Максимальная память: 400 000 MIDI-событий или 300 000 аудио-событий
• MIDI-треки: 16 треков плюс мастер-трек, 697 предустановленных / 100 пользовательских шаблонов (на песню), 18 предустановленных/16 пользовательских шаблонных композиций.,
Аудио треки
• Воспроизведение: 16 дорожек
• Одновременная запись 4 дорожек
• Формат файла WAV 16 бит/24 бит
• Максимальное время записи одного файла (моно): 80 минут
• Автоматизация: Громкость, панорама, эквалайзер и посылы 1/2,
• Регулировка темпа BPM
• Другие функции: RPPR (Воспроизведение и запись паттернов в реальном времени): 1 набор паттернов для каждой песни
Общие
Режим Disk
• Загрузка
• Сохранение
• Утилиты
• Функция создания файлов данных (сохранение / загрузка эксклюзивных данных MIDI-системы)
• CD-R/RW (чтение/запись в формате UDF), ISO9660 Уровень 1.
Контроллеры
• Джойстик, переключатели 1 и 2
• Управление арпеджиатором: On/Off, Latch, Gate, Velocity, Length, Swing, Tempo
• БАРАБАННАЯ ДОРОЖКА: On/Off, Swing, Drum SD, Tempo
Дисплей
• Графический интерфейс пользователя TouchView
• 7-дюймовый цветной TFT-дисплей
• WVGA (800 x 480 точек)
• Регулируемая яркость
Основные технические характеристики
• Частотная характеристика: 20 Гц-22 кГц, +/-1,0 дБ, нагрузка 10 Ком,
• THD+N: 20 Гц-22 кГц, 0,01%, нагрузка 10 кОм (типично)
• Сигнал/шум: 95 дБ (типично)
• Динамический диапазон: 95 дБ (типично) Перекрестные
• Помехи: 95 дБ при частоте 1 кГц (типично)
Выходы
• L/MONO, R, Индивидуальные 1-4
• 1/4” TRS балансные
• Выходные сопротивления: 350 Ом Стерео; 175 Ом Моно (только L/MONO),
• Номинальный уровень: +4,0 dBu,
• Максимальный уровень: +16,0 dBu (при сопротивлении нагрузки 600 Ом или выше)
• Слайдер MAIN VOLUME управляет только только АУДИО ВЫХОДОМ (MAIN) L/MONO и R
Наушники
• Выход 1/4” стерео джек
• Выходное сопротивление: 33 Ом
• Максимальный уровень: 60+60 мВт (при сопротивлении нагрузки 33 Ом)
• Ручка MAIN VOLUME (действует на AUDIO OUTPUT (MAIN))
USB-B
24-разрядный, частота дискретизации: 48 кГц, 2 канала
(цифровой вывод тех же сигналов, что и аудиовыход (MAIN) L/MONO и R)
Входы
Аудиовходы 1 и 2
• 1/4” TRS балансные
• Входное сопротивление: 10 кОм
• Номинальный уровень: Линейный +4 dBu
• Максимальный уровень: Линейный +16 dBu
• Номинальный уровень: Микрофонный -22 dBu
• Максимальный уровень: Микрофонный -10 dBu
• Сопротивление источника: 600 Ом
• USB-B: 24-разрядный, частота дискретизации: 48 кГц, 2 каналы
Управляющие входы
• Педаль демпфера (поддерживается полупедаль)
• Назначаемый переключатель, назначаемая педаль
MIDI: In, Out, Thru
USB
• USB A (ТИП A)
Для подключения к внешним USB-устройствам (QWERTY-клавиатурам, MIDI-контроллерам, адаптерам Ethernet и накопителям)
• USB B (ТИП B): MIDI/аудио интерфейс, MIDI: 1 (16-канальный) вход / 1 (16-канальный) выход, Аудио: 2-канальный вход / 2 выходной канал
* 2 высокоскоростных порта USB (поддерживает скорость 480 Мбит/с)
Жесткие диски: SSD 60 ГБ (2,5")
Источник питания: Разъем питания переменного тока, выключатель питания
Размеры (Ш х Г х В): 1,437 х 387 х 139 мм
Вес: 23,1 кг
Потребляемая мощность: 40 Вт
В комплекте: Шнур питания переменного тока
Комплектация, технические характеристики и место сборки товара могут быть изменены производителем без предупреждения.*
